特性

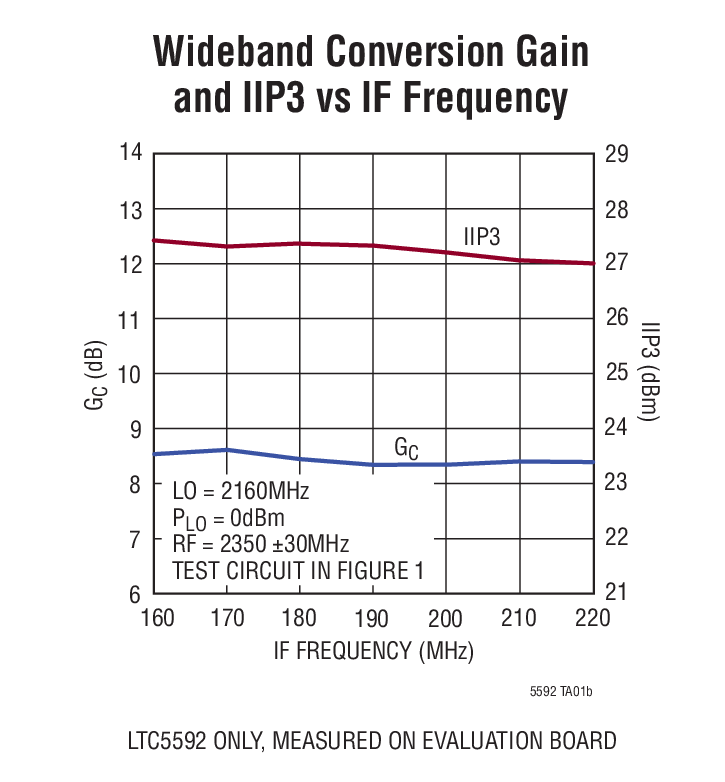

• 转换增益：8.3dB (在 2.35GHz)
• IIP3：27.3dBm (在 2.35GHz)
• 噪声指数：9.8dB (在 2.35GHz)
• 在 5dBm 隔离条件下噪声指数 (NF) 为 15.3dB
• 高输入 P1dB
• 47dB 通道间隔离
• 采用 3.3V 电源时功耗为 1.3W
• 低功率模式时功耗为 0.8W
• 独立的通道停机控制
• 50Ω 单端 RF 和 LO 输入
• 在所有模式中 LO 输入匹配
• 0dBm LO 驱动电平

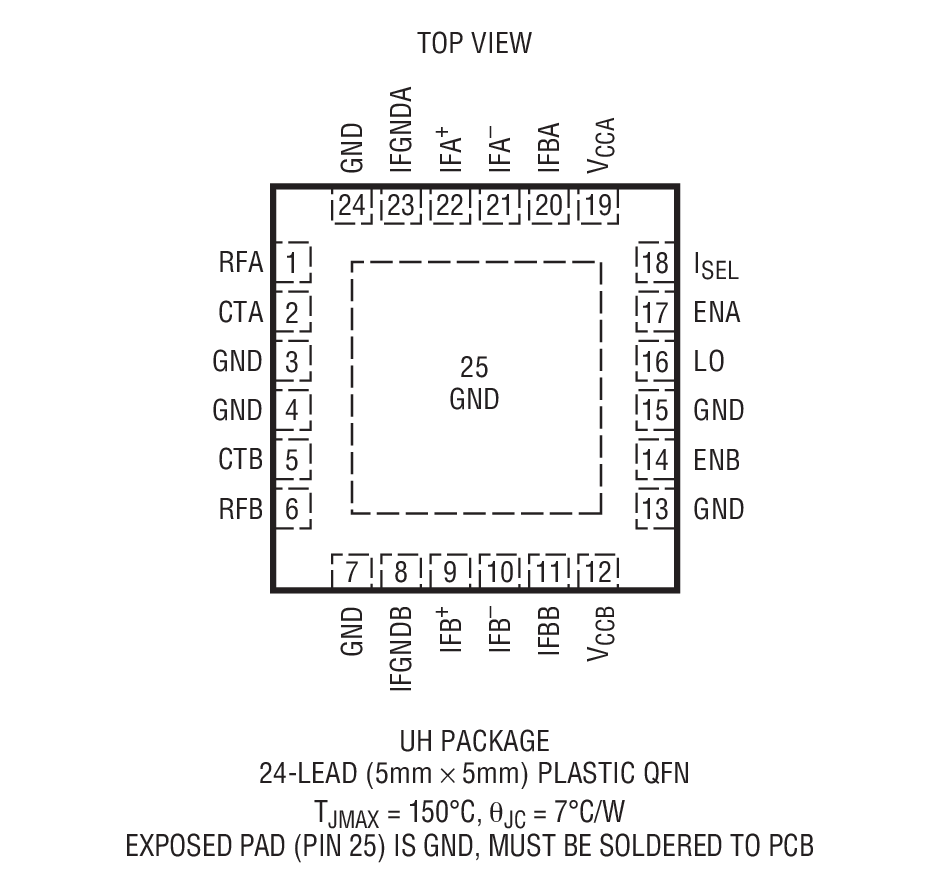

• 小的封装及解决方案外形尺寸
• -40°C 至 105°C 工作温度范围




产品详情和应用

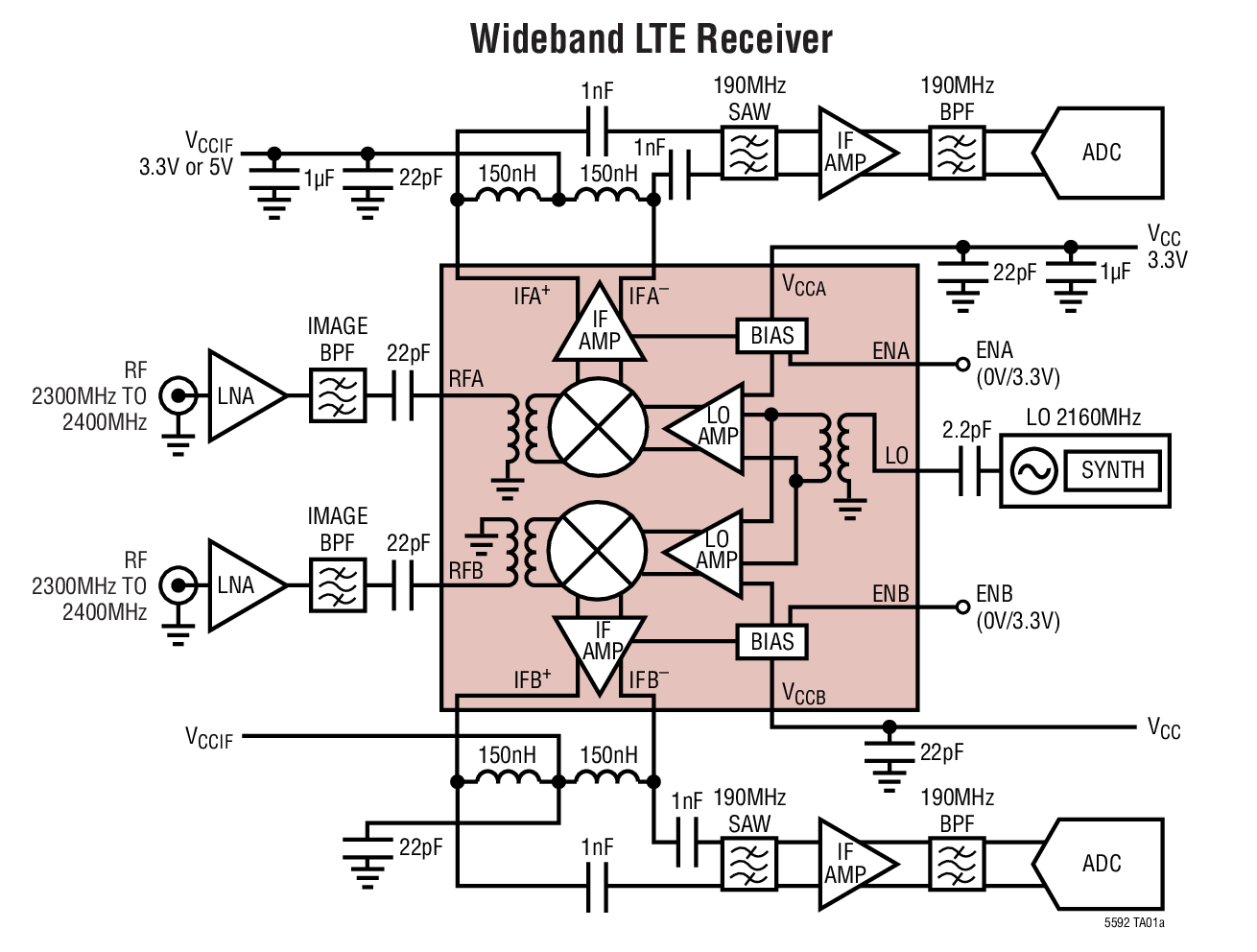

LTC^®5592 隶属于一个覆盖 600MHz 至 4.5GHz RF 频率范围的双通道、高动态范围、高增益下变频混频器系列。LTC5592 专为 1.6GHz 至 2.7GHz RF 应用而优化。LO 频率必须位于 1.5GHz 至 2.5GHz 的范围之内，以获得优质的性能。该器件的典型应用是具有一个 2.3GHz 至 2.7GHz RF 输入和低端 LO 的 LTE 或 WiMAX 接收机。

LTC5592 的高转换增益和高动态范围允许在高选择性接收机设计中使用规格较宽松的 IF 滤波器，并较大限度地缩减了总体解决方案成本、板级空间和系统级偏差。这款器件还提供了一种低电流模式以实现额外的节能，而且每个混频器通道都具有独立的停机控制功能。

• 3G / 4G 无线基础设施分集接收机
  (LTE、W-CDMA、TD-SCDMA、WiMAX、GSM 1800)
• MIMO (多输入多输出) 基础设施分集接收机
• 高动态范围下变频混频器应用
