ADI亚德诺 LTC5590 产品介绍
2026-03-09
0次
特性
- 转换增益:8.7dB (在 900MHz)
- IIP3:26dBm (在 900MHz)
- 噪声指数:9.7dB (在 900MHz)
- 在 5dBm 隔离条件下噪声指数 (NF) 为 15.6dB
- 高输入 P1dB
- 53dB 通道间隔离 (在 900MHz)
- 采用 3.3V 时功耗为 1.3W
- 低电流模式:<800mW 功率损耗
- 用于每个通道的使能引脚
- 50Ω 单端 RF 和 LO 输入
- 在所有模式中 LO 输入匹配
- 0dBm LO 驱动电平
- 小的封装及解决方案外形尺寸
- -40ºC 至 105ºC 工作温度范围
产品详情和应用

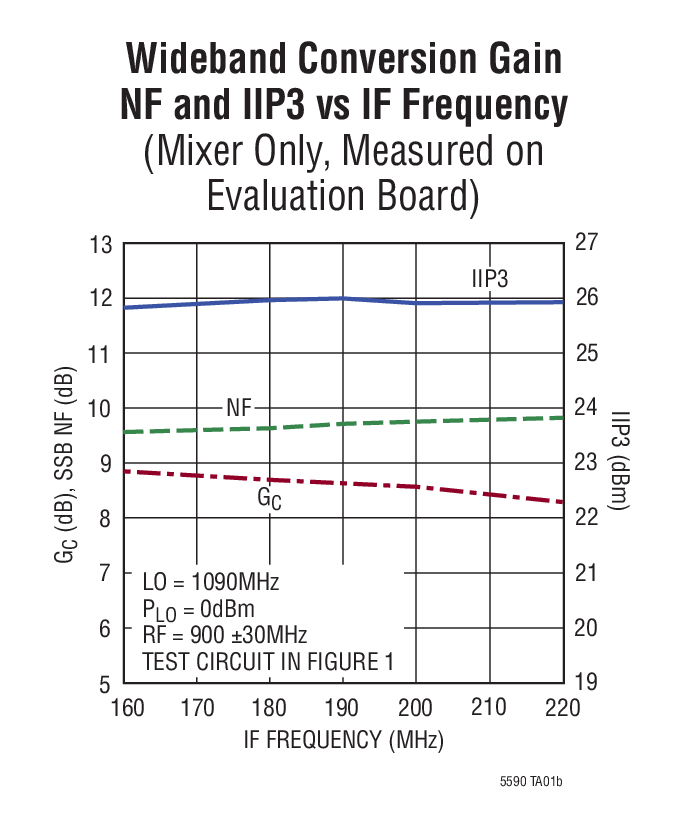

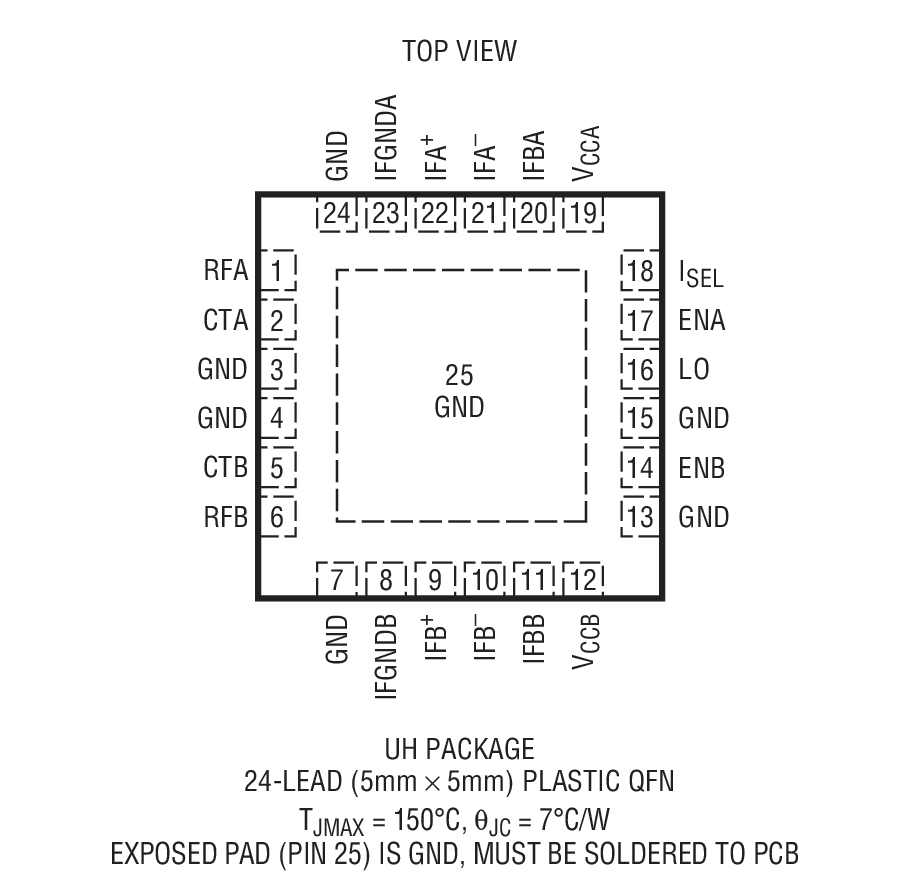

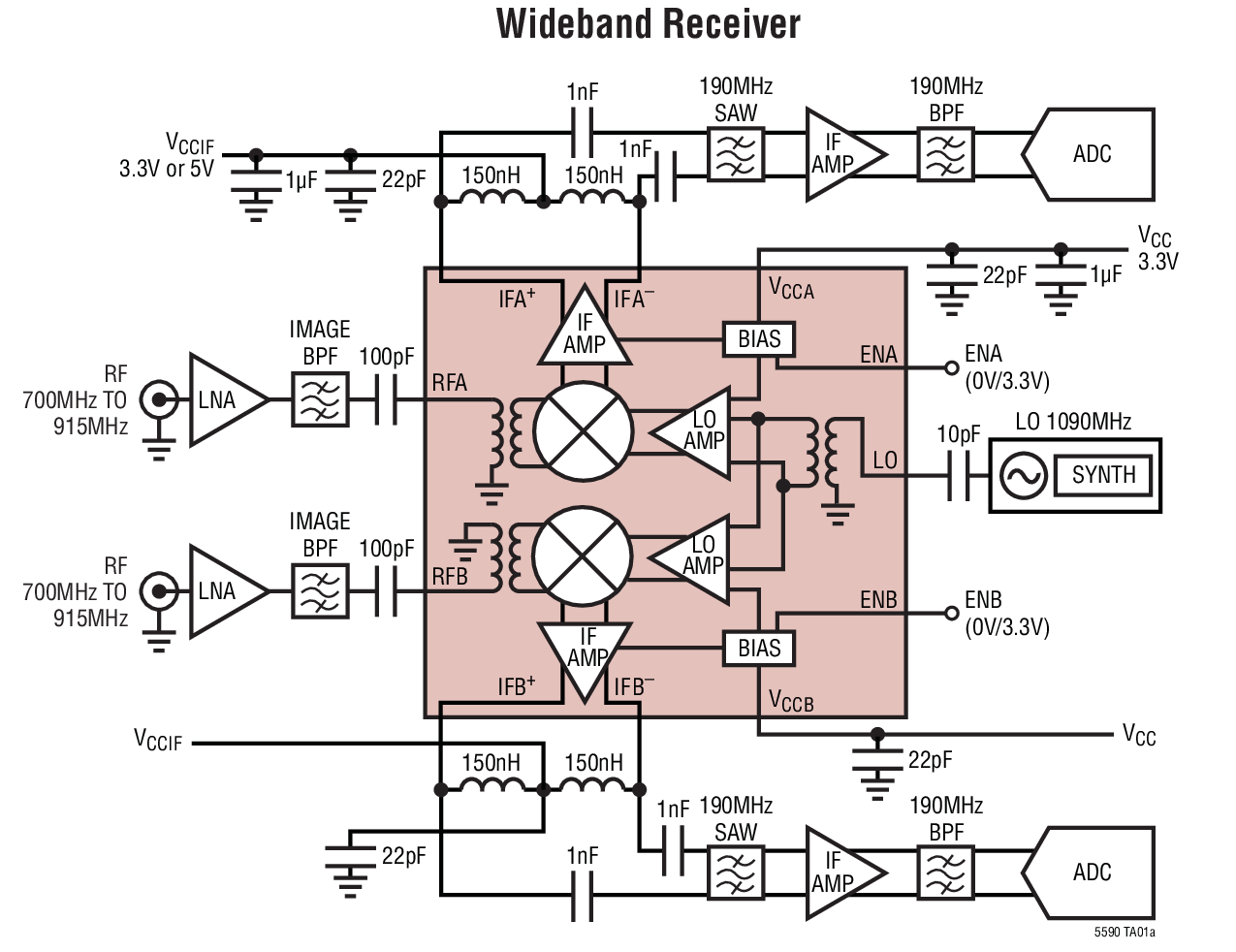

LTC5590 隶属于一个覆盖 600MHz 至 4.5GHz RF 频率范围的双通道、高动态范围、高增益下变频混频器系列。LTC5590专为 600MHz 至 1.7GHz RF 应用而优化。LO 频率必须位于 700MHz 至 1.5GHz 的范围之内,以获得较佳性能。该器件的典型应用是具有一个 700MHz 至 915MHz RF 输入和高端 LO 的 LTE 或 GSM 接收机。
LTC5590 的高转换增益和高动态范围允许在高选择性接收机设计中使用规格较宽松的 IF 滤波器,并较大限度地缩减了总体解决方案成本、板级空间和系统级偏差。这款器件还提供了一种低电流模式以实现额外的节能,而且每个混频器通道都具有独立的停机控制功能。
| 高动态范围、双通道、下变频混频器系列 | ||
| 器件型号 | RF 范围 | LO 范围 |
| LTC5590 |
