ADI亚德诺 LT5521 产品介绍

2026-03-09 0次

特性

至 3.7GHz 的宽带输出频率范围
在 1.95GHz RF 输出时的 IIP3 为 +24.2dBm
低 LO 泄漏：-42dBm
集成 LO 缓冲器：低 LO 驱动电平
单端 LO 驱动
宽单电源范围：3.15V 至 5.25V
双平衡有源混频器
停机功能

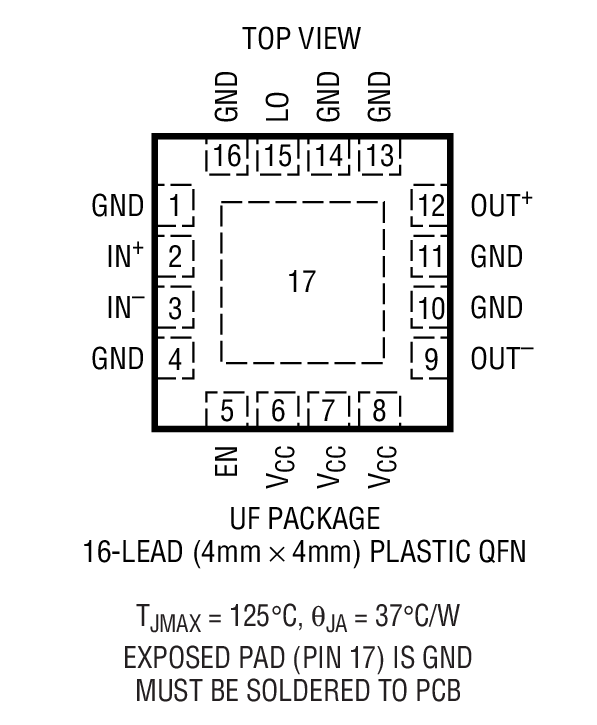

16 引脚 (4mm x 4mm) QFN 封装

产品详情和应用

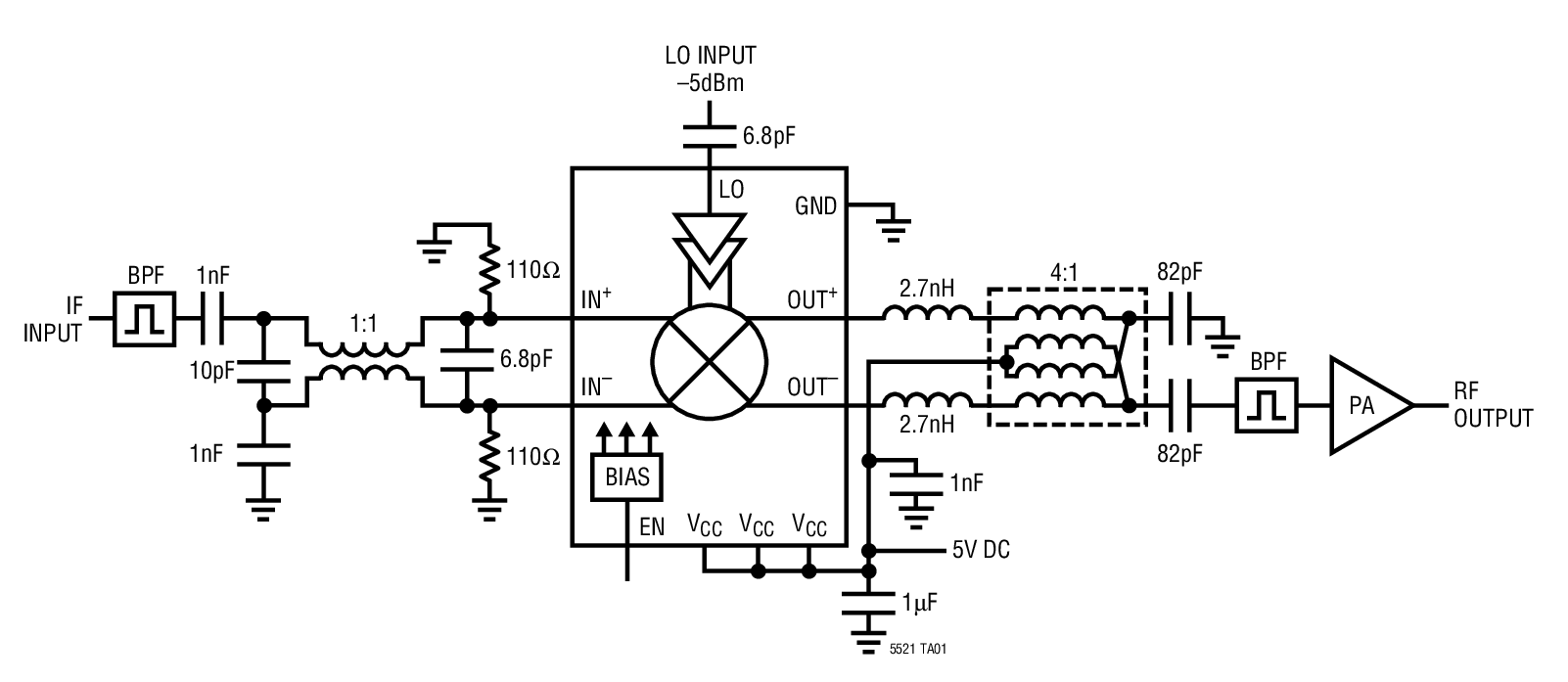

LT^®5521 是一款专为低失真和低 LO 泄漏应用而优化的高线性度混频器。该芯片包括一个具有单端输入的高速 LO 缓冲器和一个双平衡有源混频器。LT5521 只需 -5dBm 的 LO 输入功率便可获得超群的失真和噪声性能，并降低了对外部驱动电路的要求。在内部使 LO 缓冲器与 50Ω 阻抗相匹配，旨在实现宽带操作。

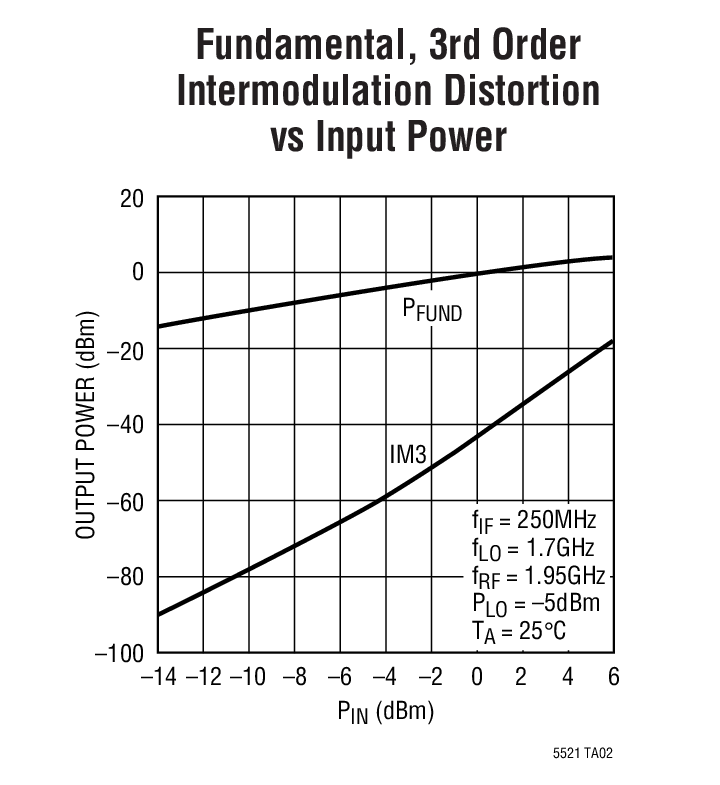

在 250MHz 输入、1.7GHz LO 和 1.95GHz 输出频率的条件下，该混频器具有 +24.2dBm 的典型 IIP3、-0.5dB 转换增益和 12.5dB 噪声系数。

LT5521 提供了出众的 LO-RF 隔离性能，从而使得对输出滤波满足 LO 抑制要求的需要大为降低。

该器件是专为在 3.15V 至 5.25V 的电源电压范围内工作而设计的。

Applications

蜂窝通信、W-CDMA、PHS 和 UMTS 基础设施
电缆下行链路基础设施
无线基础设施
固定无线接入设备
高线性度混频器应用
