ADI亚德诺 LTC5555 产品介绍

2026-03-09 0次

特性

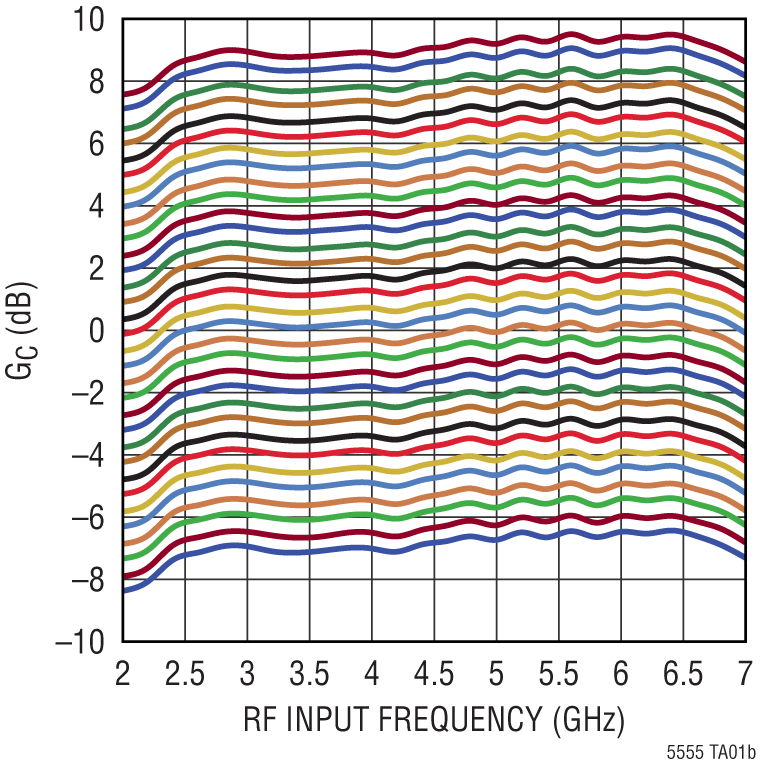

优化的增益平坦度 2.5GHz 至 7GHz
31dBm 输出 IP3
9dB 电源转换增益
15.5dB 可调增益范围
SPI 或并行增益控制，步进 0.5dB

极小的解决方案尺寸
3.3V 单电源
低功耗和关断模式

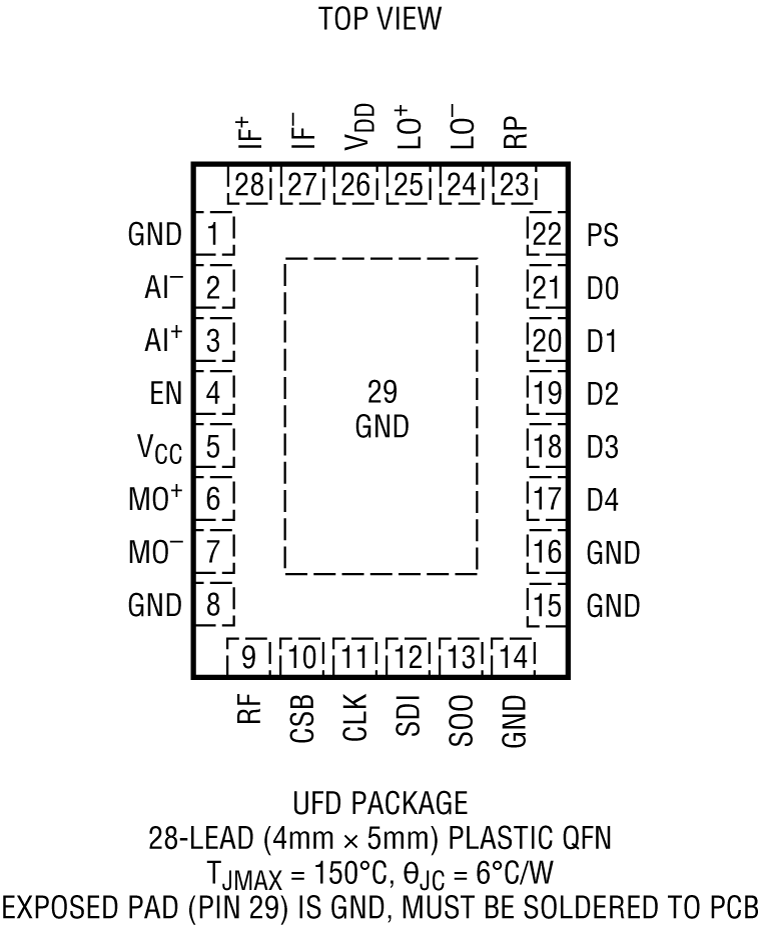

28 引脚 (4mm × 5mm) QFN 封装

产品详情和应用

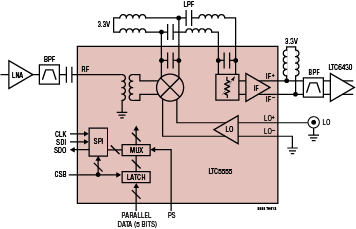

LTC5555 可编程增益下变频混频器非常适合需要精密增益设置的接收器。该 IC 包含一个有源混频器和一个数字 IF VGA，其增益控制范围为 15.5dB。可通过 SPI 或并行接口以 0.5dB 的步进对 IF 增益进行编程。

一个使能引脚可实现快速接通和关断。另外，还提供了一种减低功率模式。

集成化 RF 变压器提供了一个单端 50Ω 输入。差分 LO 输入专为单端或差分驱动而设计。差分 IF 输出简化了至差分 IF 滤波器和放大器的接口。混频器虽专门针对 3GHz 至 7GHz RF 频率范围而优化，但是可在低至 1.5GHz 的频率下使用 (性能有所降低)。

应用

3.6GHz、4.8GHz 和 5.8GHz 频段无线基础设施接收器
无线直放站
军用雷达和通信接收器
测试与测量设备
软件定义无线电
