特性

• 上变频或下变频
• 高 IIP3：

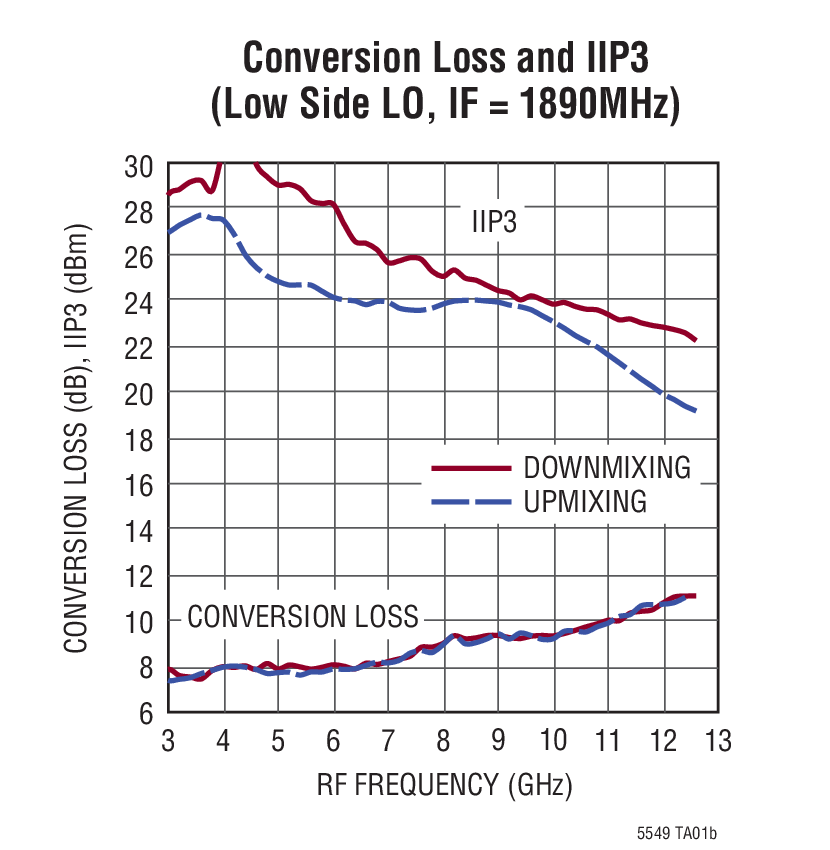

  • 在 5.8GHz 为 +28.2dBm
  • 在 12GHz 为 +22.8dBm
• 8.0dB 转换损耗 (在 5.8GHz)
• +14.3dBm 输入 P1dB (在 5.8GHz)
• 集成型 LO 缓冲器：0dBm LO 驱动
• 可旁路的集成型 LO 倍频器
• 低 LO-RF 泄漏：< -30dBm
• 50Ω 单端 RF、LO 和 IF 端口
• 3.3V/115mA 电源
• 针对 TDD 操作的快速接通 / 关断

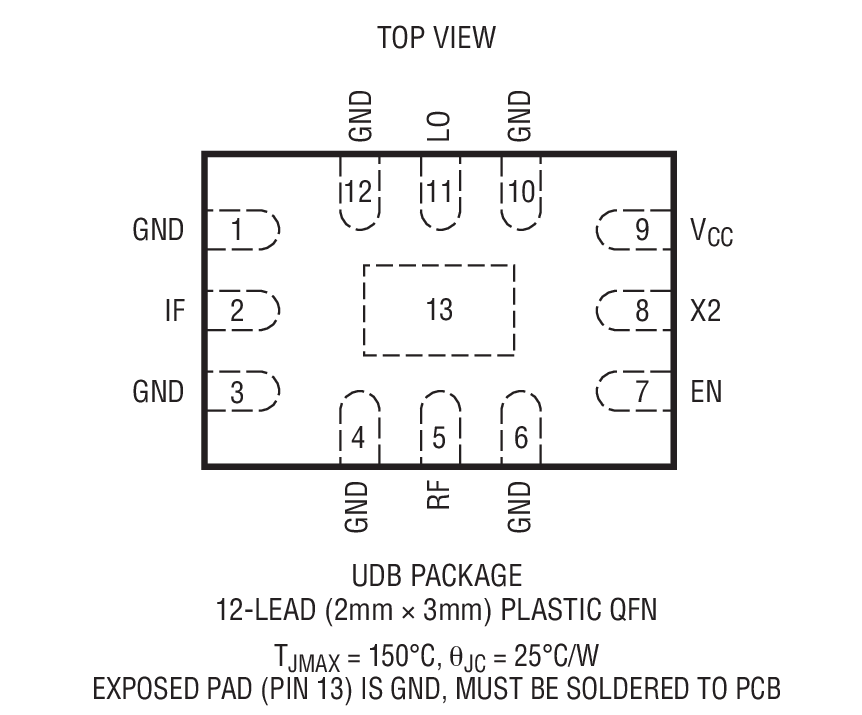

• 2mm x 3mm、12 引脚 QFN 封装

产品详情和应用

LTC^®5549 是一款通用型无源双平衡混频器，可用于上变频或下变频。RF 端口专为 2GHz 至 14GHz 频段而设计，而 IF 端口则专门针对 500MHz 至 6GHz 操作进行了优化。一个集成型 LO 缓冲放大器可支持 1GHz 至 12GHz 的 LO 频率，且仅需 0dBm 的 LO 功率。LTC5549 能够以低功耗提供高 IIP3 和输入 P1dB。

一个内部 LO 倍频器可由一个 CMOS 兼容型数字控制引脚来使能，允许采用一个较低的 1/2 LO 输入频率进行运作。这使得该混频器的 LO 端口可与现有的合成器 (例如：LTC6946 和 LTC6948 系列) 搭配使用。

LTC5549 的高集成度使其拥有 2mm x 3mm 的封装尺寸，从而较大限度地缩减了总体解决方案成本、电路板空间和系统级偏差。

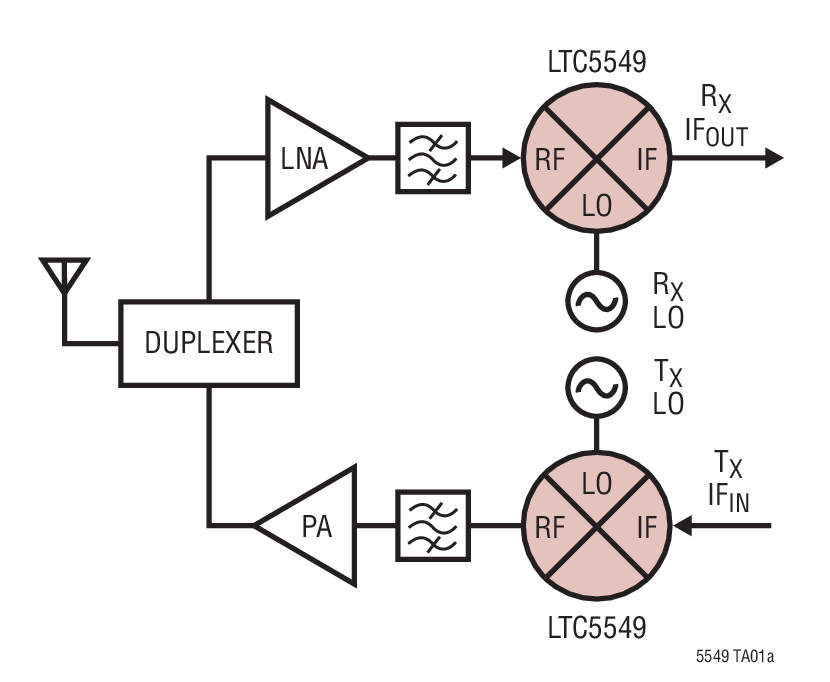

• 微波收发器
• 无线回程
• 点对点微波
• 相控阵天线
• C、X 和 Ku 波段雷达
• 测试设备
• 卫星调制解调器
