特性

• 宽带 RF、LO 和 IF 操作
• 高输入 IP3：
  • >20dBm (30MHz 至 900MHz)
  • +17dBm (在 1900MHz)
• 典型转换增益：1dB
• SSB 噪声指数：
  • 11dB (在 900MHz)
  • 14dB (在 1900MHz)
• 集成 LO 缓冲器：不易受 LO 驱动电平的影响
• 单端或差分 LO  驱动
• 高 LO-RF  隔离度
• 使能功能
• 4.5V  至 5.25V  电源电压范围

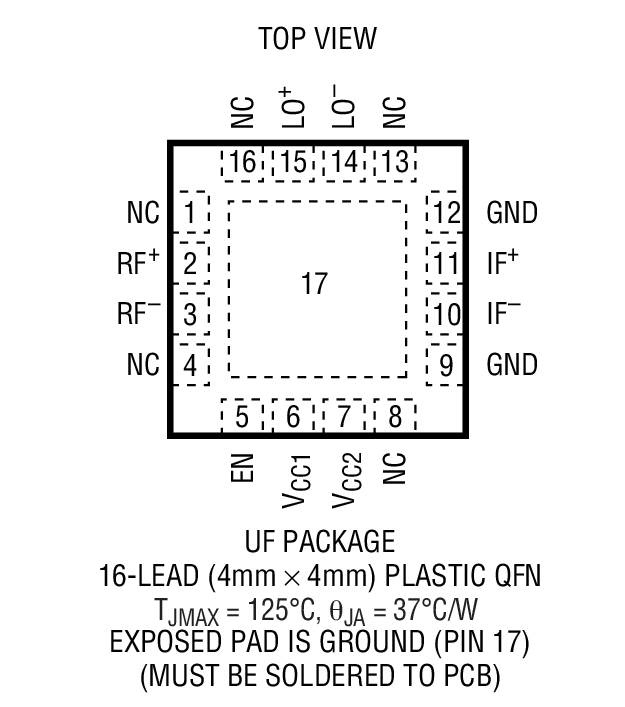

• 4mm × 4mm QFN  封装

产品详情和应用

LT^®5512 是一款有源双平衡混频器 IC，专为高线性度 HF、VHF 和 UHF 应用而优化。该 IC 包括一个用于驱动混频器的集成 LO 缓冲器放大器和一个用于改善 LO-RF 隔离度的 RF 缓冲器放大器。内部偏置电路免除了增设精准外部电阻器的需要，并允许采用使能控制 (EN) 引脚来关断器件。

外部匹配的 RF 和 IF 端口使得混频器能够在非常低 (1MHz 以下) 或高达 3GHz 的频率条件下使用。差分 LO 输入是专为单端或差分输入驱动而设计的。

• HF/VHF/UHF 混频器
• 蜂窝/PCS/UMTS 基础设施
• 高线性度混频器应用
• ISM 频段接收机

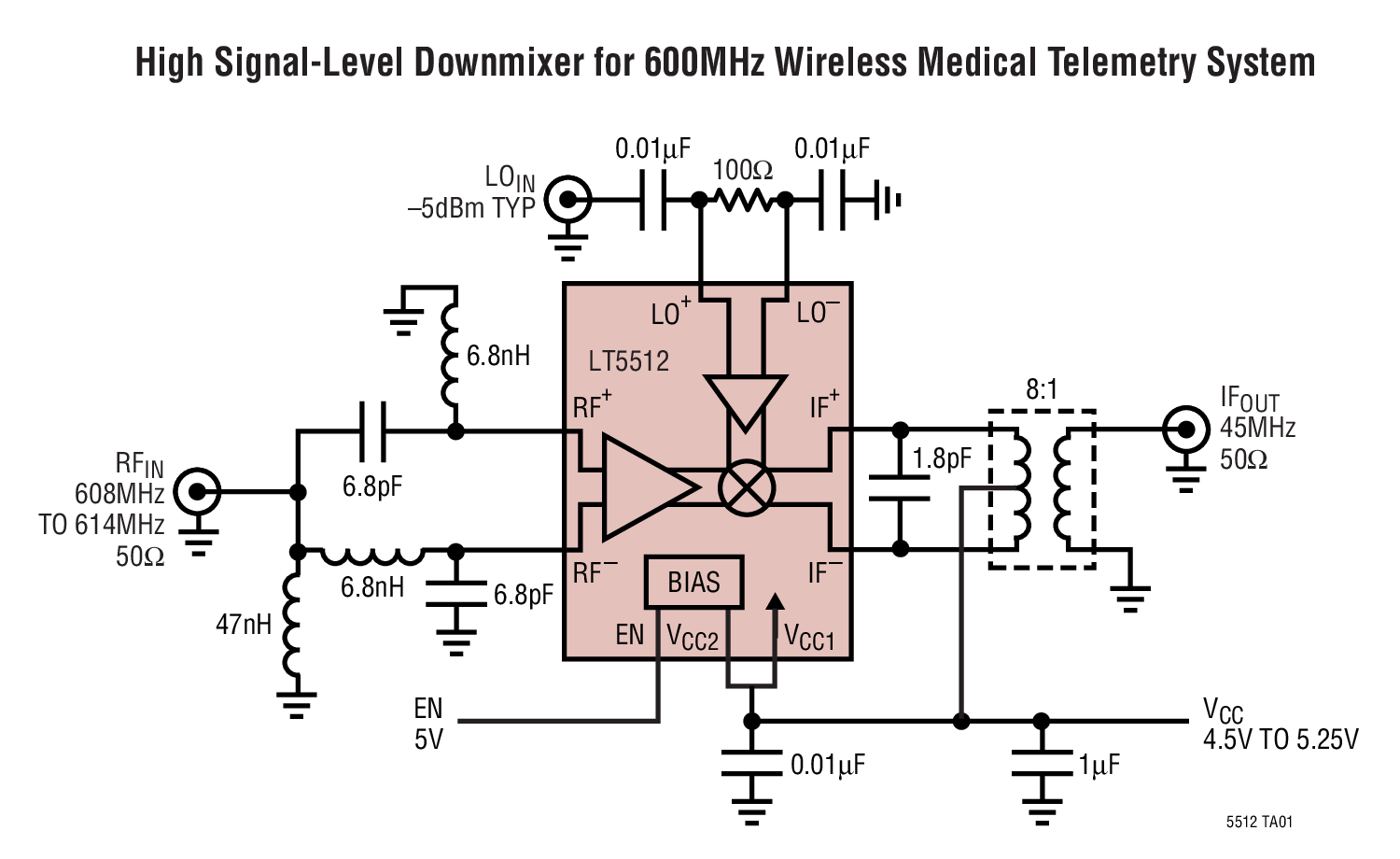

• 无线医用遥测系统 (WMTS)
