特性

• 2000MHz至3000MHz RF频率范围
• 1800MHz至2550MHz LO频率范围
• 50MHz至500MHz IF频率范围
• 8.7dB (典型值)转换增益
• 9.6dB (典型值)噪声系数
• +24.5dBm (典型值)输入IP3
• +11dBm (典型值)输入1dB压缩点
• P_RF = -10dBm时，具有69dBc (典型值)的2RF-2LO杂散抑制
• 集成LO缓冲器
• 内部RF和LO非平衡变压器支持单端输入
• 低至-3dBm至+3dBm的LO驱动
• 引脚兼容于MAX19996A 2300MHz至3900MHz混频器
• 引脚相似于MAX9993/MAX9994/MAX9996 1700MHz至2200MHz混频器以及MAX9984/MAX9986 400MHz至1000MHz混频器
• 采用+5.0V或+3.3V单电源供电
• 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式

产品详情和应用

MAX19996单路、高线性度下变频混频器可为2000MHz至3000MHz的WCS、LTE、WiMAX™以及MMDS无线基础设施应用提供8.7dB转换增益、+24.5dBm IIP3和9.6dB噪声系数。该混频器具有1800MHz至2550MHz LO频率范围，理想用于低端LO注入接收器结构。MAX19996A支持高端LO注入，该器件与MAX19996引脚、功能兼容。

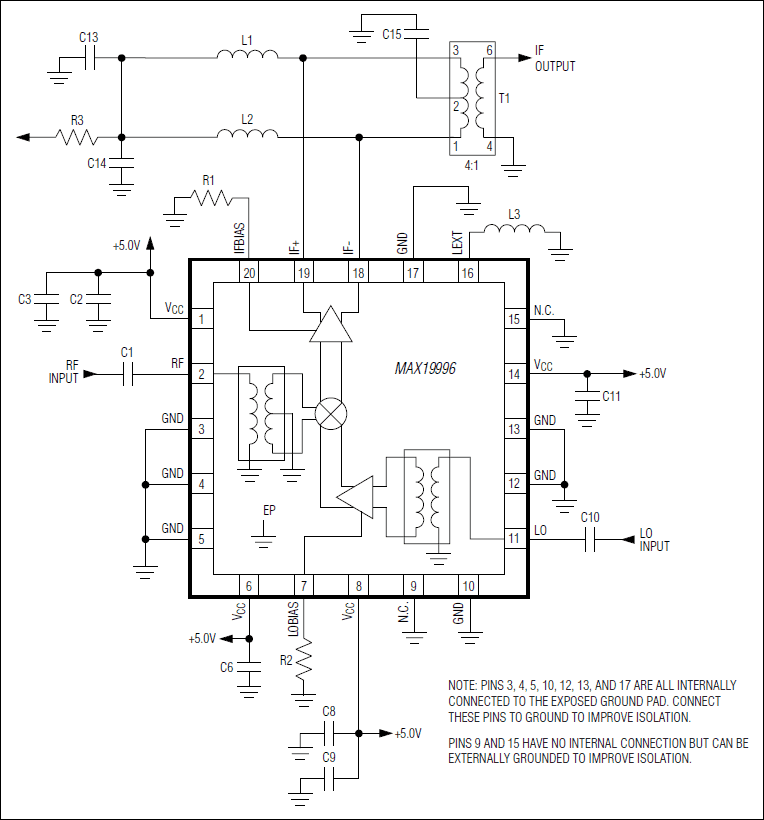

除具有优异的线性度和噪声性能外，MAX19996还具有非常高的元件集成度。该器件包括一个双平衡无源混频器核、一个IF放大器以及一个LO缓冲器。片内集成的非平衡变压器使器件能够接收单端RF和LO输入。MAX19996需要一个标称0dBm的LO驱动，电源电流在V_CC = +5.0V时的典型值为230mA、在V_CC = +3.3V时为149.5mA。

MAX19996与MAX19996A 2300MHz至3900MHz混频器引脚兼容，并与MAX9984/MAX9986 400MHz至1000MHz混频器以及MAX9993/MAX9994/MAX9996 1700MHz至2200MHz混频器引脚相似。这使得该系列下变频混频器非常适合多个频段采用相同PCB布局的应用。

MAX19996采用紧凑的、5mm x 5mm、20引脚、薄型QFN无铅封装，带有裸焊盘。在-40°C至+85°C扩展级温度范围内，可保证电气性能。

应用

• 2.3GHz WCS基站
• 2.5GHz WiMAX和LTE基站
• 2.7GHz MMDS基站
• 固定宽带无线接入
• 军用系统
• 个人移动无线装置
• 无线本地环路
