ADI亚德诺 ADH663S 产品介绍

2026-03-09 0次

特性

High LO/RF Isolation: 40 dB
Wide IF Bandwidth: DC - 4 GHz
Passive Double-Balanced Topology

Low Conversion Loss: 8 dB
Die size: 1.120 mm × 1.080 mm × 0.0508 mm
Screened in accordance with MIL-PRF-38534, Class K

产品详情和应用

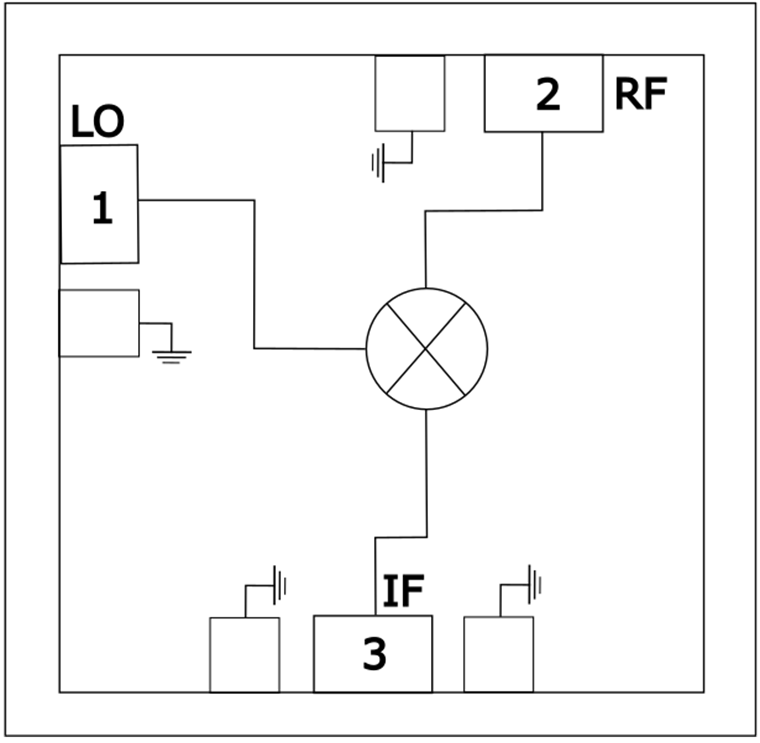

The ADH663S is a general purpose double balanced mixer that can be used as an upconverter or downconverter between 6 and 12 GHz. This passive mixer is fabricated in a GaAs MESFET process, requires no DC Bias and no external components or matching circuitry.

The ADH663S provides excellent LO to RF and LO to IF isolation due to optimized balun structures and operates with LO drive levels as low as +17 dBm. The ADH663S eliminates the need for wire bonding and is compatible with high volume surface mount manufacturing techniques.

Applications

Point-to-Point Radios
Point-to-Multi-Point Radios
Instrumentation
Sensors
Military End-Use
