ADI亚德诺 HMC785 产品介绍

2026-03-09 0次

特性

高输入IP3： +38 dBm
8 dB转换损耗(0 dBm LO)
针对低端LO输入优化

可调电源电流

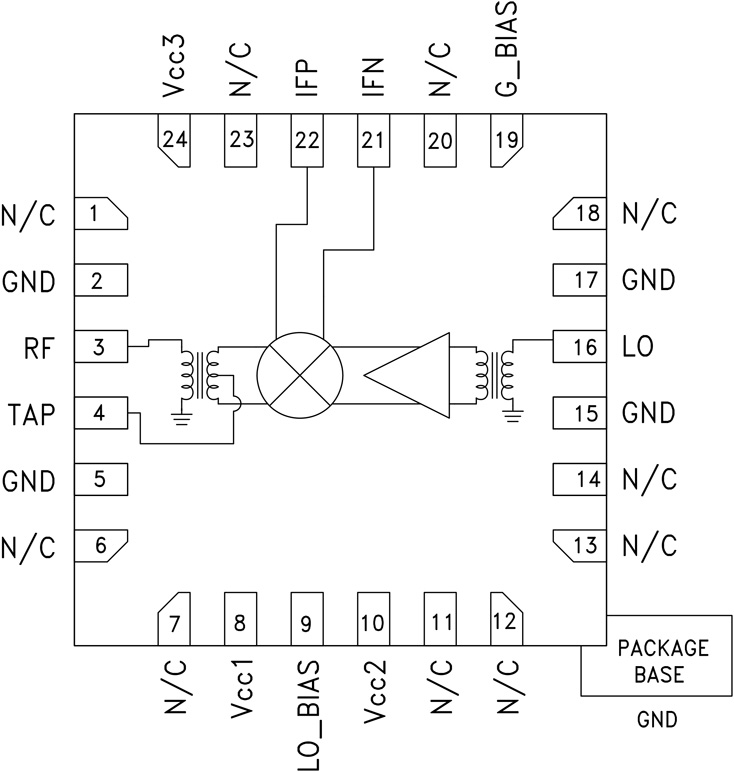

24引脚4x4mm QFN封装： 16mm²

产品详情和应用

HMC785LP4E是一款集成LO放大器的高动态范围无源MMIC混频器，采用4x4 SMT QFN封装，工作频率范围为1.7至2.2 GHz。 LO驱动为0 dBm时，3G和4G GSM/CDMA应用具有+38 dBm的出色输入IP3下变频性能。采用1dB (+26 dBm)输入压缩时，RF端口支持各种输入信号电平。转换损耗为8 dB（典型值）。高达300 MHz的IF频率响应可满足GSM/CDMA发射或接收频率计划要求。 HMC785LP4E针对1.7 - 2.2 GHz RF频段低端LO频率计划进行了优化，并与HMC685LP4E引脚兼容。

应用

蜂窝/3G和LTE/WiMAX/4G
基站和中继器
GSM、CDMA和OFDM
发射器和接收机
