特性

产品详情和应用

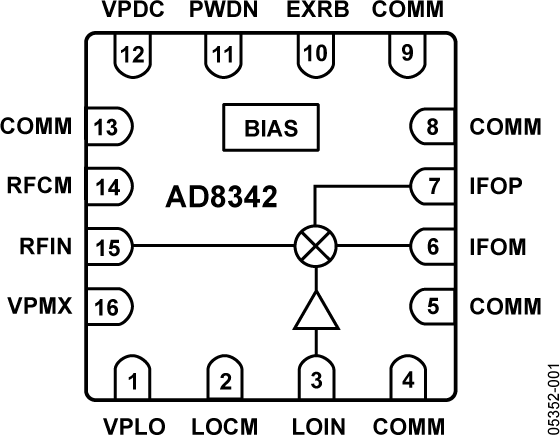

AD8342是一款高性能、宽带有源混频器，非常适合要求严格的接收通道应用，这些应用要求所有端口均具有宽带宽，并且交调失真和噪声系数极低。

AD8342的典型变频增益为3.7 dB，RF频率为238 MHz。集成的LO驱动器以低LO驱动电平提供50 Ω输入阻抗，有助于将外部元件数降至较少。

差分高阻抗宽带RF端口很容易与有源器件和无源滤波器接口。RF输入接受高达1.6 V峰峰值或8 dBm（相对于50 Ω，P1dB）的输入信号。

开集差分输出提供出色的平衡性能，可以与差分滤波器或中频放大器结合使用，例如 AD8370，AD8375，AD8351，AD8352或ADL5561。利用匹配网络或平衡-非平衡变压器，也可以将这些输出转换为单端信号。当偏置到VPOS供电轨时，这些输出能够产生2 V峰峰值摆幅。

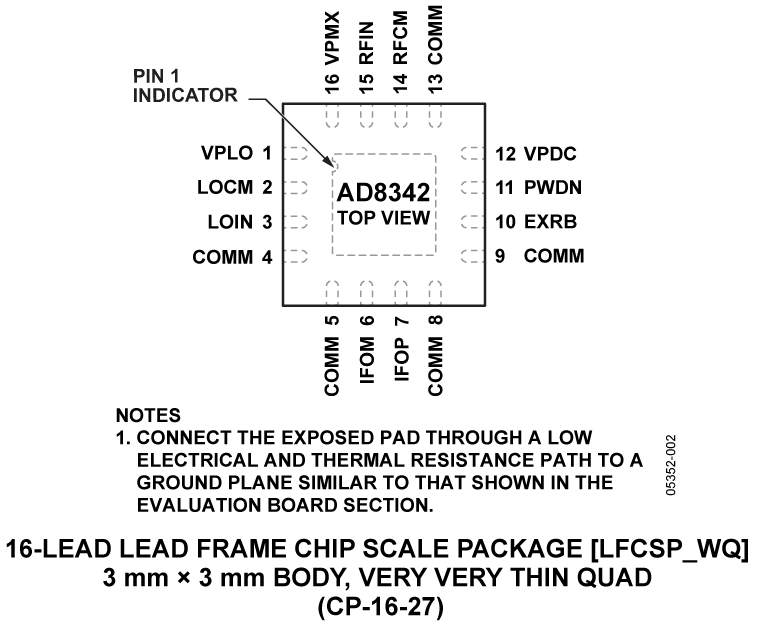

AD8342采用ADI公司专有的高性能SiGe IC工艺制造，提供16引脚LFCSP封装，工作温度范围为−40°C至+85°C，同时提供评估板。

应用

• 蜂窝基站接收机
• ISM接收机
• 无线电链路
• RF 仪器仪表
