特性

• 宽带频率范围至 7GHz
• 低功率：2.7V 至 3.6V，40mA 电源
• 电源电流可调节到低至 15mA
• 能够进行上变频或下变频
• OIP3：在 3.6GHz 输出频率时为 +20dBm
• 转换增益：+1dB
• 低 LO 驱动功率：–4dBm 至 +2dBm
• 低阻抗匹配在停机期间得到保持
• 启用控制，10μA 停机电流
• 2kV ESD (HBM 和 CDM)
• –40℃ 至 105℃ 工作温度范围

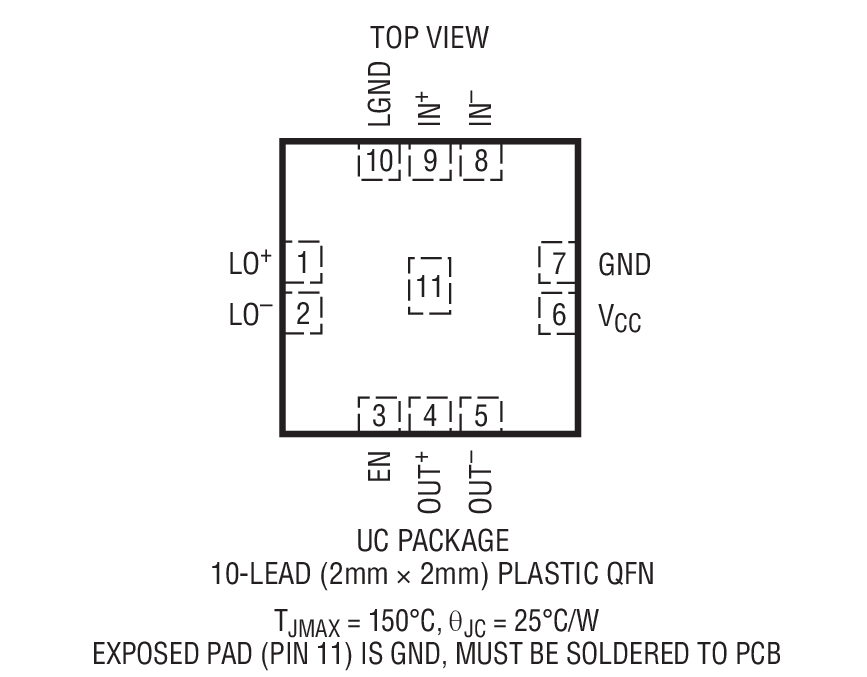

• 小外形 2mm x 2mm 10 引脚 QFN 封装



产品详情和应用

LTC5562是一款通用型低功率混频器，专为要求宽输入带宽、低失真和低LO泄漏的应用而优化。该混频器可用于上变频或下变频应用，并提供一个1dB的标称转换增益。差分输入专为用于1:1传输线路巴伦而优化，输入在30MHz至7GHz范围内具有50Ω宽带匹配。

LO可以是差分或单端，并且只需要–1dBm的LO功率就能实现卓越的失真和噪声性能。LO输入端上的阻抗匹配在关断期间得到保持。这款混频器可提供低LO泄漏，大幅减少了输出滤波满足LO抑制要求的需要。

LTC5562采用一个3.3V电源以实现低功耗，而且启用控制可使器件关断以进一步节省功率。总的混频器电流可通过简单地增设一个与LGND引脚串联的电阻器进行调节，以适合要求更低功率的应用。

• 便携式无线电
• 便携式测试仪表
• 无线基础设施
• 固定无线接入设备
• VHF和UHF混频器
• 无线中继器
