特性

• 覆盖较宽的频带
  • 1600MHz至3900MHz RF频率范围
  • 1300MHz至4000MHz LO频率范围
  • 50MHz至500MHz IF频率范围
• 7.2dB转换损耗
• 7.25dB噪声系数
• 高线性度
  • +33dBm输入IP3
  • +21.7dBm输入1dB压缩点
  • P_RF = -10dBm时，具有72dBc (典型值)的2LO - 2RF杂散抑制
• 简单的PCB布局
  • 集成LO缓冲器
  • 内部LO和RF非平衡变压器支持单端输入
• -6dBm至+3dBm低LO驱动
• 引脚兼容于MAX2042 2000MHz至3000MHz混频器
• 引脚相似于MAX2029/MAX2031/MAX2033 650MHz至1550MHz混频器、MAX2039/MAX2041 1700MHz至3000MHz混频器以及MAX2044 2300MHz至4000MHz混频器
• 采用+5.0V或+3.3V单电源供电
• 外部电流设置电阻允许选择混频器的低功耗/低性能工作模式

产品详情和应用

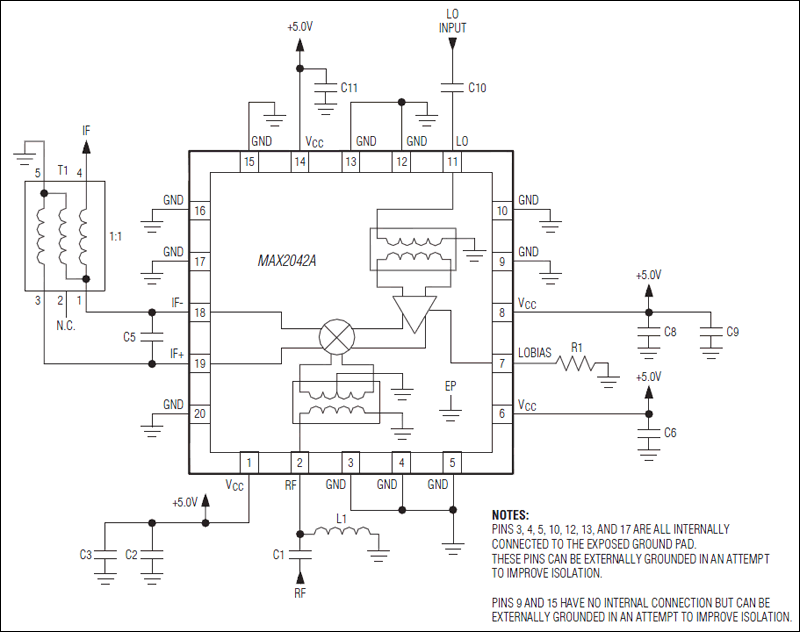

MAX2042A为单路、高线性度上/下变频混频器，能够在1600MHz至3900MHz的GSM/EDGE、CDMA、TD-SCDMA、WCDMA、LTE、TD-LTE、WiMAX™以及MMDS无线基础设施应用中提供+33dBm的输入IP3、7.25dB噪声系数和7.2dB转换损耗。这款IC具有1300MHz至4000MHz超宽LO频率范围，适用于所有1.7GHz和3.5GHz应用中的低边或高边LO注入结构(对于工作在2.5GHz的低边LO注入，请参考MAX2042)。

除具有优异的线性度和噪声性能外，该款IC还具有非常高的集成度。器件包括双平衡无源混频器核、LO缓冲器以及支持单端RF和LO输入的片内非平衡变压器。IC需要标称值为0dBm的LO驱动， V_CC = 5.0V时，电源电流典型值为140mA；V_CC = 3.3V时，电源电流为122mA。

MAX2042A与MAX2042 2000MHz至3000MHz混频器引脚兼容。MAX2042A与MAX2029/MAX2031/MAX2033 650MHz至1550MHz混频器、MAX2039/MAX2041 1700MHz至3000MHz混频器以及MAX2044 2300MHz至4000MHz混频器引脚排列接近。因此，该系列上/下变频混频器可以采用相同的PCB布局支持多个频段的应用。

MAX2042A采用紧凑的20引脚、TQFN (5mm x 5mm)封装，带有裸焊盘。在-40°C至+85°C扩展级温度范围内确保电气性能。

应用

• 1.8GHz/1.9GHz GSM/EDGE/CDMA基站
• 2.1GHz WCDMA/LTE基站
• 2.3GHz TD-SCDMA/TD-LTE基站
• 2.5GHz WiMAX和LTE基站
• 2.7GHz MMDS基站
• 3.5GHz WiMAX和LTE基站
• 固定宽带无线接入
• 军用系统
• 个人移动无线装置
• 无线本地环路
