特性

• 700MHz至1000MHz RF频率范围
• 900MHz至1300MHz LO频率范围
• 50MHz至500MHz IF频率范围
• 8.7dB (典型值)转换增益
• 9.0dB (典型值)噪声系数
• +25.5dBm (典型值)输入IP3
• +12.6dBm (典型值)输入1dB压缩点
• P_RF = -10dBm时，具有76dBc (典型值)的2LO-2RF杂散抑制
• 双通道，理想用于各种接收机应用
• 48dB (典型值)通道间隔离
• 低至-3dBm至+3dBm的LO驱动
• 集成LO缓冲器
• 内部RF和LO非平衡变压器支持单端输入
• 内置SPDT LO开关，LO1至LO2隔离度为46dB，开关时间为50ns
• 引脚兼容于MAX19995/MAX19995A系列的1700MHz至2200MHz混频器
• 引脚相似于MAX19997A/MAX19999系列的1850MHz至3800MHz混频器
• 采用+5.0V或+3.3V单电源供电
• 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式

产品详情和应用

MAX19985A高线性度、双通道、下变频混频器可为700MHz至1000MHz接收机应用提供8.7dB增益、+25.5dBm IIP3和9.0dB噪声系数。该混频器具有900MHz至1300MHz LO频率范围，适合蜂窝或新700MHz频带中高端LO注入结构。MAX19985支持低端LO注入，该器件与MAX19985A引脚、功能兼容。

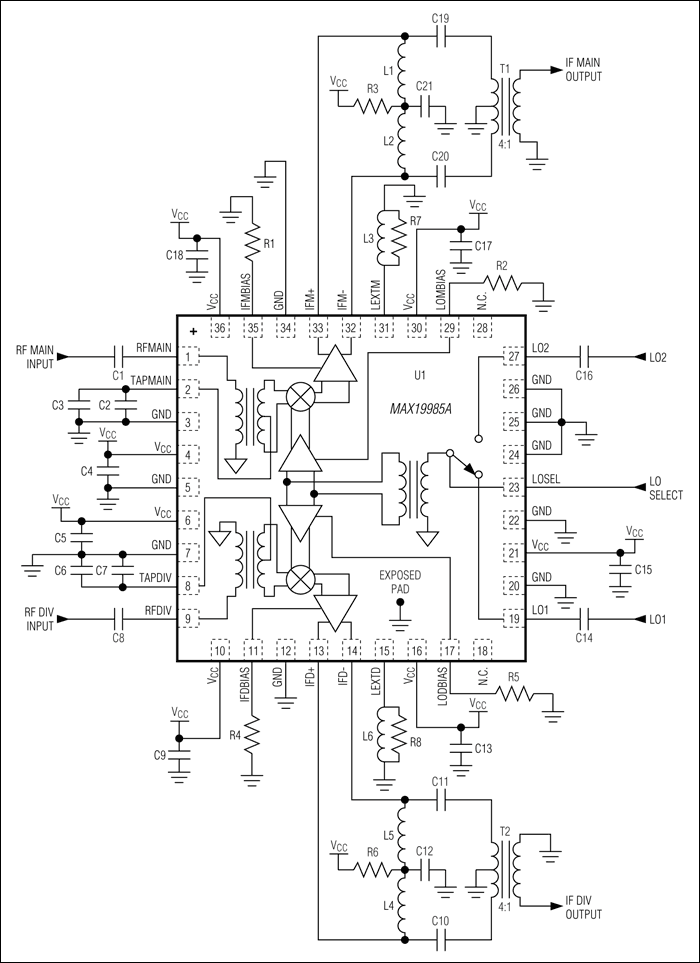

除具有优异的线性度和噪声性能外，MAX19985A还具有非常高的元件集成度。该器件包括两个双平衡无源混频器核、两个LO缓冲器、一个双输入LO选择开关以及一对差分IF输出放大器。片内集成的非平衡变压器使器件能够接收单端RF和LO输入。

MAX19985A需要一个标称为0dBm的LO驱动，电源电流在V_CC = +5.0V时的典型值为330mA、在V_CC = +3.3V时的典型值为280mA。

MAX19985/MAX19985A与MAX19995/MAX19995A 1700MHz至2200MHz混频器引脚兼容，与MAX19997A/MAX19999 1850MHz至3800MHz混频器引脚相似。这使得该系列下变频混频器非常适合多个频段采用相同PCB布局的应用。

MAX19985A采用带裸焊盘的6mm x 6mm、36引脚、薄型QFN封装。在T_C = -40°C至+85°C扩展级温度范围内，可保证电气性能。

应用

• 700MHz LTE/WiMAX™基站
• 850MHz WCDMA和cdma2000®基站
• 固定宽带无线接入
• GSM850/900 2G和2.5G EDGE基站
• iDEN®基站
• 军用系统
• 个人移动无线装置
• 无线本地环路
