HMC666

最后购买期限

集成LO放大器的SMT BiCMOS混频器,3.1 - 3.9 GHz

ADI亚德诺 HMC666 产品介绍
2026-03-09 0次

特性


  • 高输入IP3: +31 dBm
  • 低转换损耗: 9 dB
  • 低LO驱动: 0 dBm
  • 上变频与下变频应用
  • 针对低端LO输入优化
  • 24引脚、4x4mm SMT封装: 16mm²


产品详情和应用

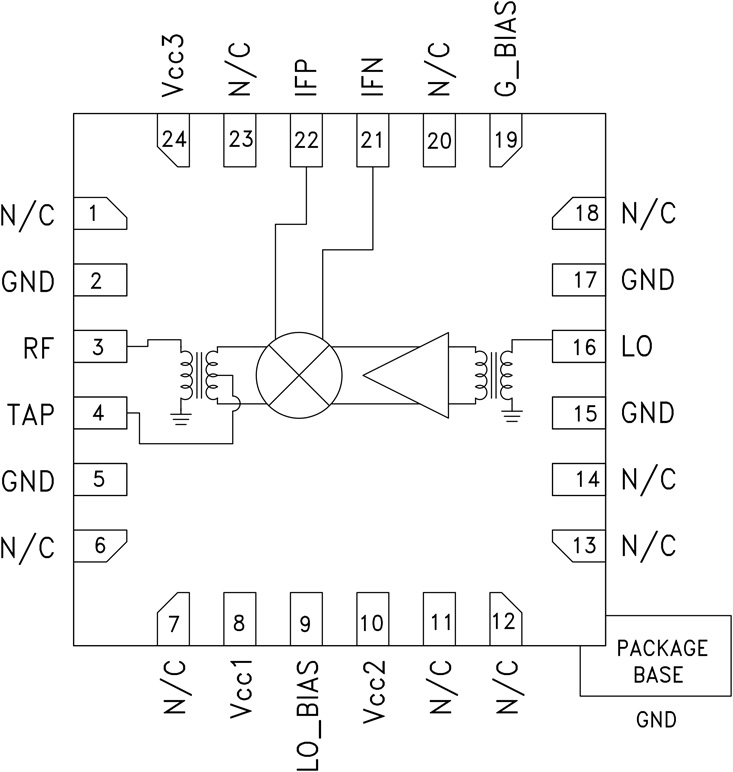

HMC666LP4(E)是一款高动态范围无源MMIC混频器,集成LO放大器,采用4x4 SMT QFN封装,工作频率为3.1 - 3.9 GHz。 该器件针对WiMAX和固定无线应用提供+31 dBm的出色输入IP3性能以进行下变频,LO驱动为0 dBm。 LO端口针对低端LO应用优化。

RF端口的输入1 dB压缩为+23 dBm,可支持宽范围输入信号电平。 转换损耗典型值为9 dB。 该器件的DC至800 MHz IF频率响应能满足WiMAX发射或接收频率规划要求。 HMC666LP4(E)与HMC688LP4(E)引脚兼容,后者是一款2.0 - 2.7 GHz混频器,集成LO放大器。

应用

  • WiMAX/4G与固定无线
  • 基础设施与中继器
  • 发射机与接收机
  • 测试和测量设备
