特性

• RF频率范围为1700MHz至2700MHz
• LO频率范围为1400MHz至2600MHz (MAX9995)
• IF频率范围为40MHz至350MHz
• 6.1dB变频增益
• +25.6dBm输入IP3
• 噪声系数为9.8dB
• P_RF = -10dBm时，2RF - 2LO杂散抑制为66dBc
• 双信道适合于分集接收机应用
• 集成LO缓冲器
• 用于单端输入的集成RF和LO平衡非平衡转换器
• -3dBm至+3dBm的低LO驱动
• 内置SPDT LO开关，具有50dB的LO1 - LO2隔离度和50ns开关时间
• 44dB信道间隔离度

产品详情和应用

MAX9995双路、高线性度、下变频混频器能够为WCDMA、TD-SCDMA、LTE、TD-LTE和GSM/EDGE基站应用提供6.1dB增益、+25.6dBm的IIP3和9.8dB的NF。

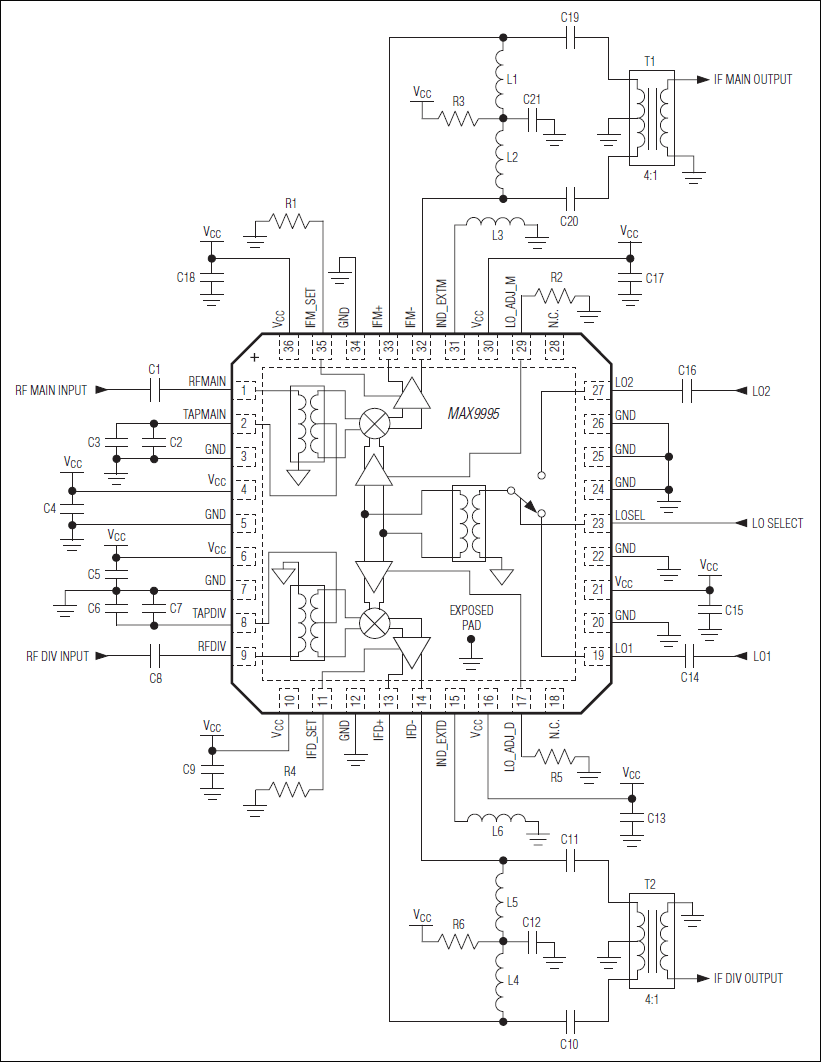

该器件在RF和LO端口集成了平衡非平衡转换器、双输入LO可选开关、LO缓冲器、两个双平衡混频器和一对差分IF输出放大器。MAX9995需要典型值为0dBm的LO驱动，确保电源电流低于380mA。

这些器件采用紧凑的36引脚TQFN封装(6mm x 6mm)，具有裸露焊盘。其电特性保证在T_C = -40°C至+85°C的扩展温度范围内有效。

应用

• 固定宽带无线接入
• GSM/EDGE基站
• LTE和TD-LTE基站
• 军用系统
• PHS/PAS基站
• 个人移动无线装置(PMR)
• WCDMA、TD-SCDMA和cdma2000® 3G基站
• 无线本地环路(WLL)
