ADI亚德诺 ADAR2004 产品介绍
2026-03-09
0次
特性
- 四通道 LNA， 混频器，IF VGA
- 4x LO 乘法器（带可编程谐波滤波器）
- RF 输入频率范围：10 GHz 至 40 GHz
- IF 输出频率范围：0 MHz 至 800 MHz
- LO 输入频率范围：2.4 GHz 至 10.1 GHz
- 增益范围：21 dB 至 41 dB
- 输入 P1dB：−20 dBm 典型值（最小增益时）
- 噪声指数：9 dB 典型值（最大增益时）
- 3 线或 4 线 SPI 控制
- 通过片内可编程状态机实现快速乘法器/滤波器和接收器的切换和控制
- 片内温度传感器和 ADC
- 直流功率：910 mW（2.5 V 电源）
- 48 端子 7 mm × 7 mm LGA 封装
产品详情和应用

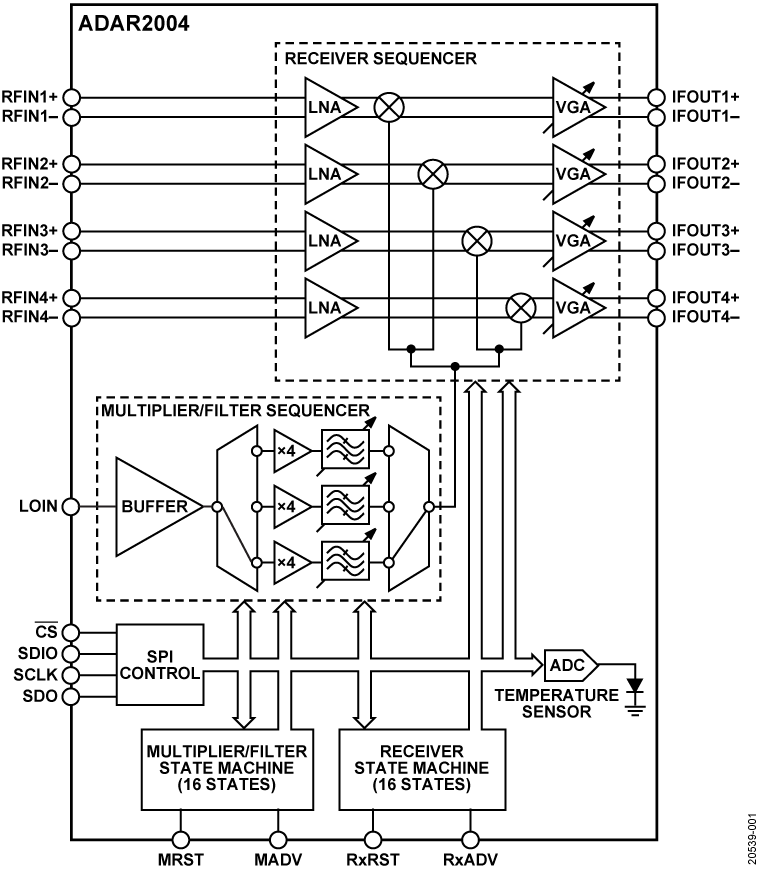

ADAR2004是一款4通道接收器IC，针对毫米波人体扫描应用进行了优化。ADAR2004接受10 GHz至40 GHz的差分输入信号，提供高达800 MHz的低中频(IF)输出。每个接收通道还具有独立的增益控制。
混频器本机振荡器(LO)路径包括一个4×倍频器，该倍频器要求施加的LO频率在2.4 GHz到10.1 GHz之间。4×倍频器模块包括一个可编程滤波器，可在到达混频器前帮助降低谐波。
包括两个可编程状态机，便于简化配置，并控制和快速切换倍频器、滤波器和接收器部分。这些时序控制器通过串行外围设备接口(SPI)编程，然后由脉冲输入（复位和推进）操控。
ADAR2004仅需一个2.5 V电源，在打开一个通道的情况下功耗为910 mW。

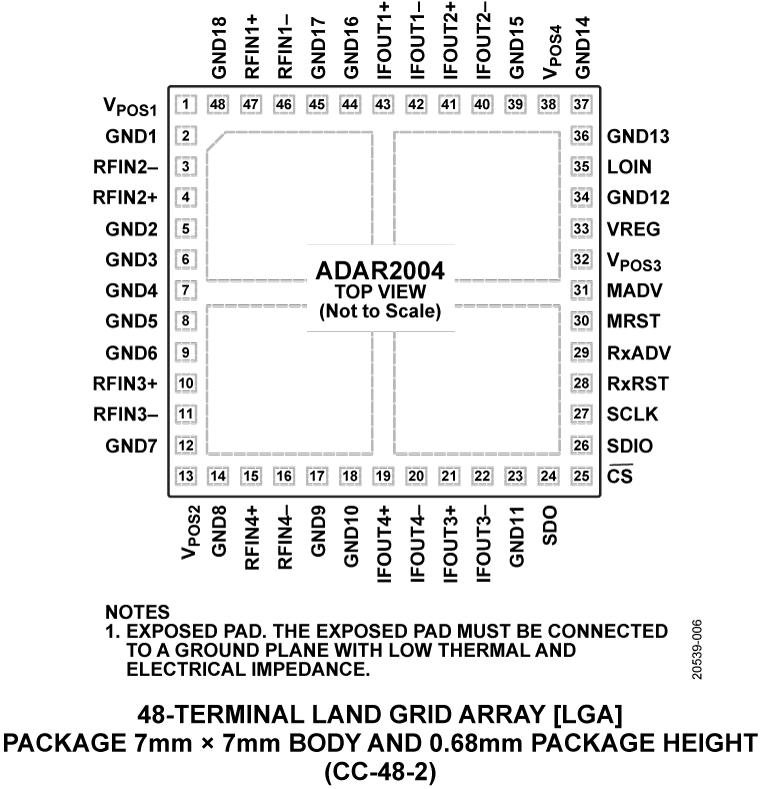

ADAR2004采用7 × 7 mm、48引脚LGA封装，工作温度范围为-40°C至+85°C。
应用
- 毫米波成像
- 安防
- 医疗
- 工业
- 多通道接收器
