特性

产品详情和应用

MAX2041高线性度、无源上变频/下变频混频器在1700MHz至3000MHz的RF频率范围内具有7.4dB NF和7.2dB转换损耗，支持UMTS/WCDMA、 DCS、PCS和WiMAX基站发射器或接收器应用。下变频和上变频转换器的IIP3典型值均为+33.5dBm。该混频器的LO频率范围为1900MHz至3000MHz，非常适合高端LO注入结构(对于引脚兼容的低端LO注入混频器，请参考MAX2039)。

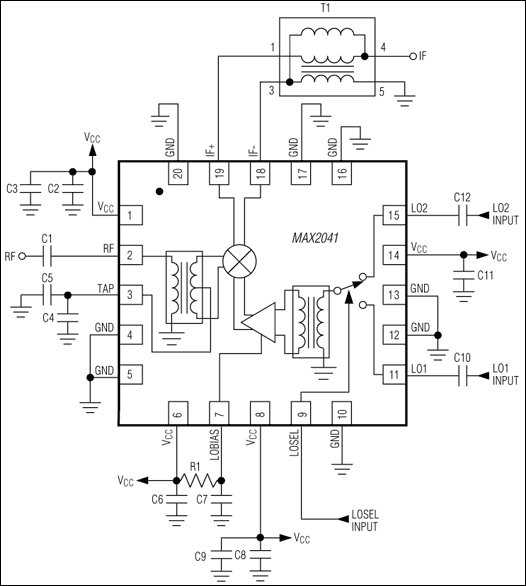

MAX2041不仅具有出色的线性度和噪声性能，还具有非常高的器件集成度。该器件包含一个双平衡无源混频器核、双输入LO选择开关和LO缓冲器。MAX2041还集成了非平衡变压器，用于单端下变频RF输入(或上变频RF输出)以及单端LO输入的转换。MAX2041需要标称值为0dBm的LO驱动，供电电流保证小于145mA。

MAX2041与MAX2031 815MHz至995MHz混频器引脚兼容，只需使用同样的PCB即可方便地实现双频段、无源上变频/下变频混频器。

MAX2041采用紧凑的20引脚薄型QFN封装(5mm x 5mm)，带有裸焊盘。可保证工作在-40°C至+85°C扩展级温度范围。

应用

• cdmaOne™与cdma2000®基站
• DCS 1800/PCS 1900 EDGE基站
• 数字与扩频通信系统
• 固定宽带无线接入
• 微波链路
• 军用系统
• PHS/PAS基站
• 预校正接收器
• 个人移动无线装置
• UMTS/WCDMA基站
• WiMAX基站和用户端设备
• 无线本地环路
