特性

• 60MHz至1000MHz RF频率范围
• 650MHz至1250MHz LO频率范围
• 570MHz至900MHz LO频率范围(与工厂联系)
• DC至250MHz IF频率范围
• 7dB变频损耗
• +36dBm输入IP3
• +27dBm输入1dB压缩点
• 7dB噪声系数
• 集成LO缓冲器
• 集成RF和LO非平衡变压器
• -3dBm至+3dBm低LO驱动
• 内置SPDT LO开关，LO1至LO2隔离度为49dB，50ns开关时间
• 引脚兼容于MAX2039/MAX2041 1700MHz至2200MHz混频器
• 外部电流设置电阻提供混频器低功耗/低性能工作模式选项
• 提供无铅封装

产品详情和应用

MAX2031高线性度、无源上变频或下变频混频器在650MHz至1000MHz的RF频段具有+36dBm IIP3, 7dB NF和7dB变频损耗，支持GSM/蜂窝基站发射器或接收器应用。该混频器LO频率范围为650MHz至1250MHz，适用于高端LO注入结构。如需引脚兼容的低端LO注入混频器，请与厂商联系。

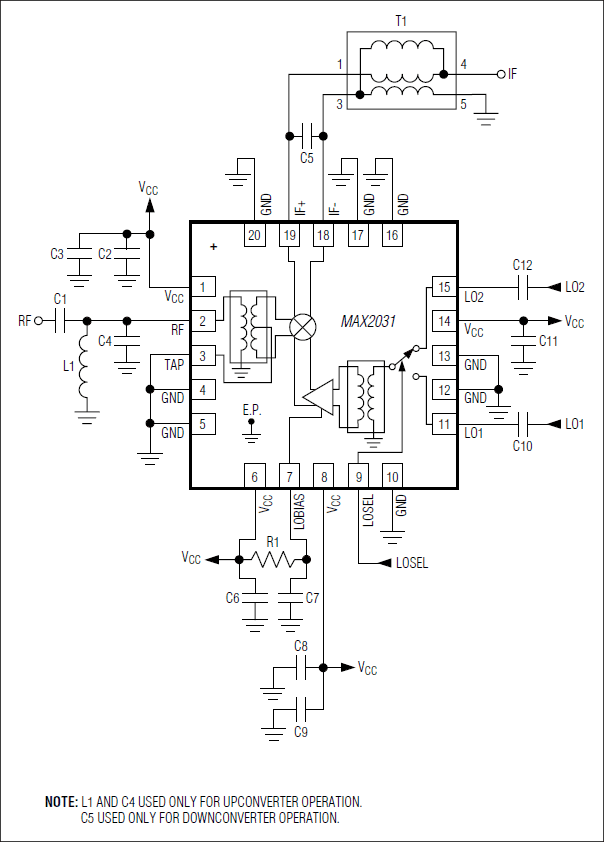

MAX2031不仅具有出色的线性度和低噪声性能，还具有非常高的器件集成度。该器件含有一个双平衡无源混频器核、一个两输入LO选择开关和一个LO缓冲。MAX2031还集成了片上非平衡变压器，从而允许下变频的单端RF输入(或上变频的单端RF输出)以及单端LO输入。MAX2031需要标称0dBm的LO驱动,电源电流保证小于100mA。

MAX2031与MAX2039/MAX2041 1700MHz至2200MHz混频器引脚兼容，使该系列无源上变频和下变频混频器非常适合使用同一PCB的双频设计。

MAX2031采用紧凑的20引脚薄型QFN裸焊盘封装(5mm x 5mm)。其电性能可保证在-40°C至+85°C扩展级温度范围内工作。

应用

• 通信系统
• 数字与扩频
• GSM 850/GSM 900 2G和2.5G EDGE基站
• 集成数字增强网络(iDEN®)基站
• 微波和固定带宽无线接入设备
• 预校正接收器
• WCDMA/LTE和cdma2000®基站
• WiMAX基站和用户端设备
• 无线本地环路
