ADI亚德诺 MAX9985 产品介绍
2026-03-09
0次
特性
- 700MHz至1000MHz RF频率范围
- 570MHz至865MHz LO频率范围
- 50MHz至250MHz IF频率范围
- 6dB (典型值)变频增益
- 10.5dB (典型值)噪声系数
- +28.5dBm (典型值)输入IP3
- +16.2dBm (典型值)输入1dB压缩点
- PRF = -10dBm时,具有77dBc的2RF-2LO杂散抑制
- 双通道非常适合分集接收机应用
- 47dB (典型值)通道隔离度
- -3dBm至+3dBm的LO驱动
- 内置LO缓冲器
- 内置RF和LO非平衡变压器,用于单端输入
- 内置SPDT LO开关,LO1至LO2隔离度为43dB,开关时间为50ns
- 与MAX9995 1700MHz至2200MHz混频器引脚兼容
- 提供无铅(Pb)封装
产品详情和应用
MAX9985高线性度、双通道下变频混频器具有约6dB增益、+28.5dBm IIP3和10.5dB噪声系数(NF),可理想用于分集接收机应用。该混频器具有700MHz至1000MHz RF频率范围和570MHz至865MHz LO频率范围,非常适合于低边LO注入接收结构。另外,较宽的频率范围使MAX9985非常适合GSM 850/950、2G/2.5G EDGE、WCDMA、cdma2000®和iDEN®基站应用。

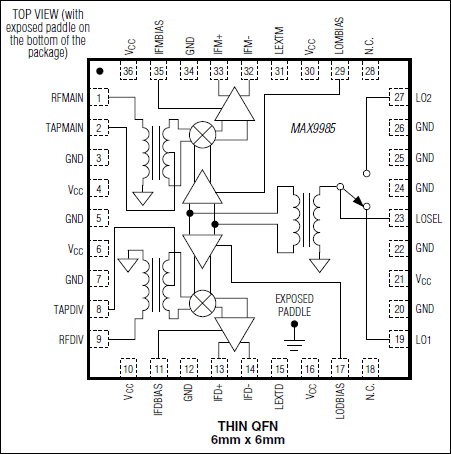

MAX9985双通道下变频混频器具有极高的集成度。MAX9985包括两个双平衡有源混频器内核、两个LO缓冲器、一个双输入LO选择开关和一对差分IF输出放大器。另外,RF和LO端集成的片内非平衡变压器允许器件接收单端RF输入和单端LO输入。MAX9985需要典型值为0dBm的LO驱动。电源电流可调整至400mA。
MAX9985提供36引脚、带裸焊盘的薄型QFN封装(6mm x 6mm)。在TC = -40°C至+100°C扩展级温度范围内可保证其电气性能。
应用
- 850MHz WCDMA基站
- cdmaOne™与cdma2000®基站
- 数字与扩频通信系统
- 固定宽带无线接入
- GSM 850/GSM 950、2G/2.5G EDGE基站
- iDEN®基站
- 微波链路
- 军用系统
- 个人移动无线装置
- 无线本地环路
