特性

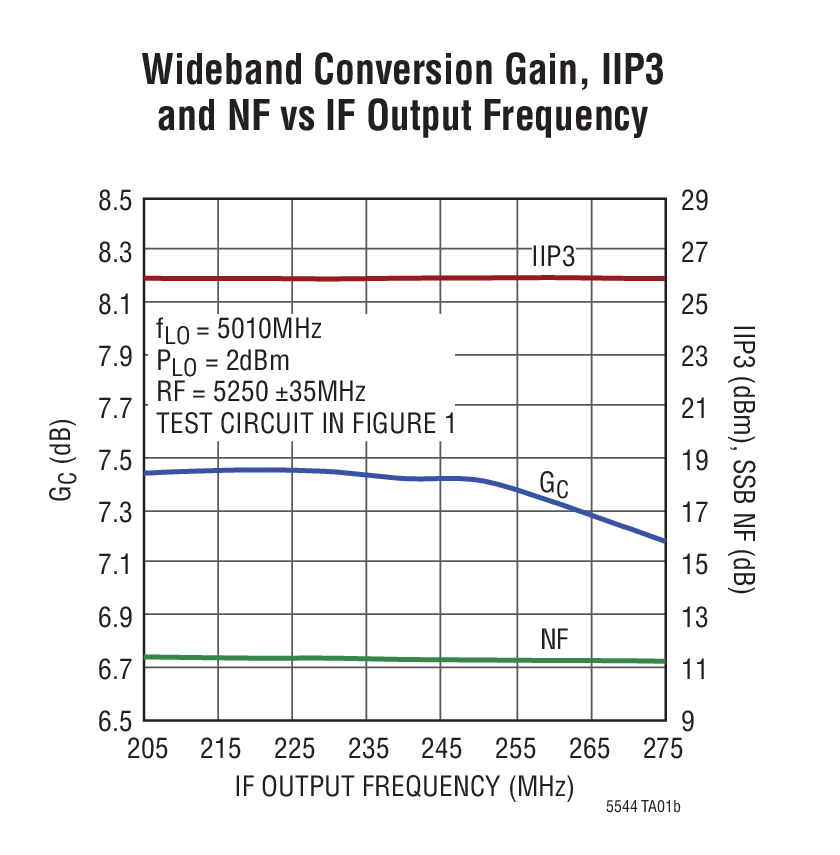

• 转换增益：7.4dB (在 5250MHz)
• IIP3：25.9dBm (在 5250MHz)
• 噪声指数：11.3dB (在 5250MHz)
• 高输入 P1dB
• IF 带宽高达 1GHz
• 640mW 功耗
• 停机引脚
• 50Ω 单端 RF 和 LO 输入
• +2dBm LO 驱动电平
• 高 LO-RF 和 LO-IF 隔离度
• -40°C 至 105°C 工作温度 (T_C)
• 小的解决方案外形尺寸

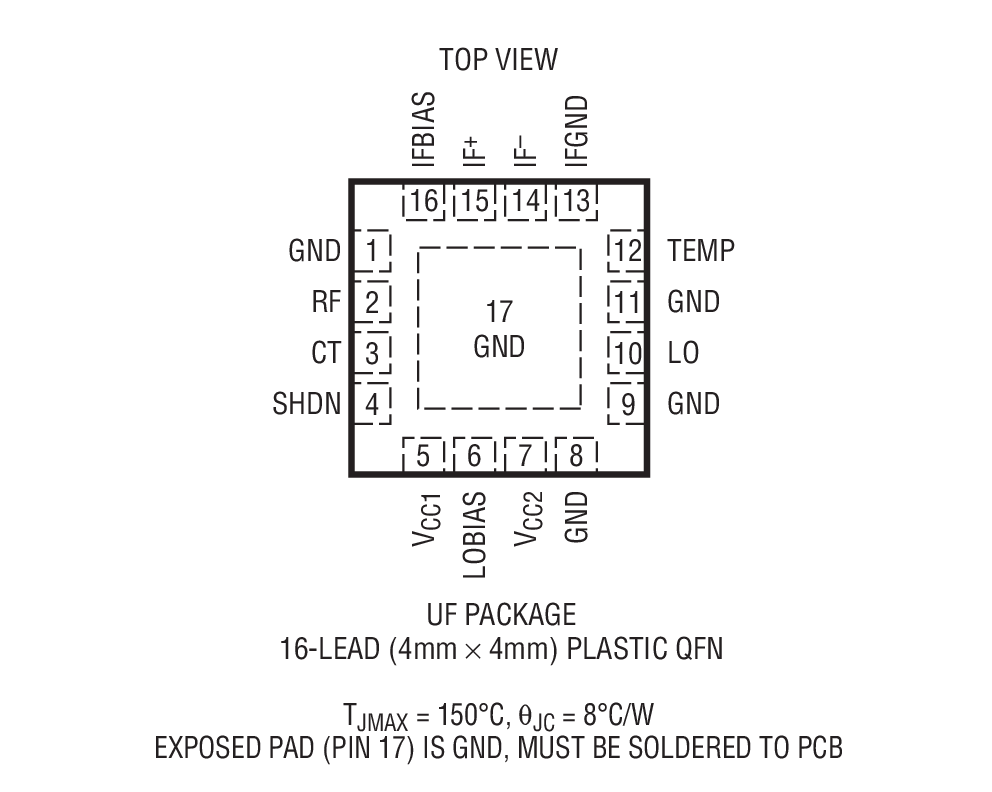

• 16 引脚 (4mm x 4mm) QFN 封装

产品详情和应用

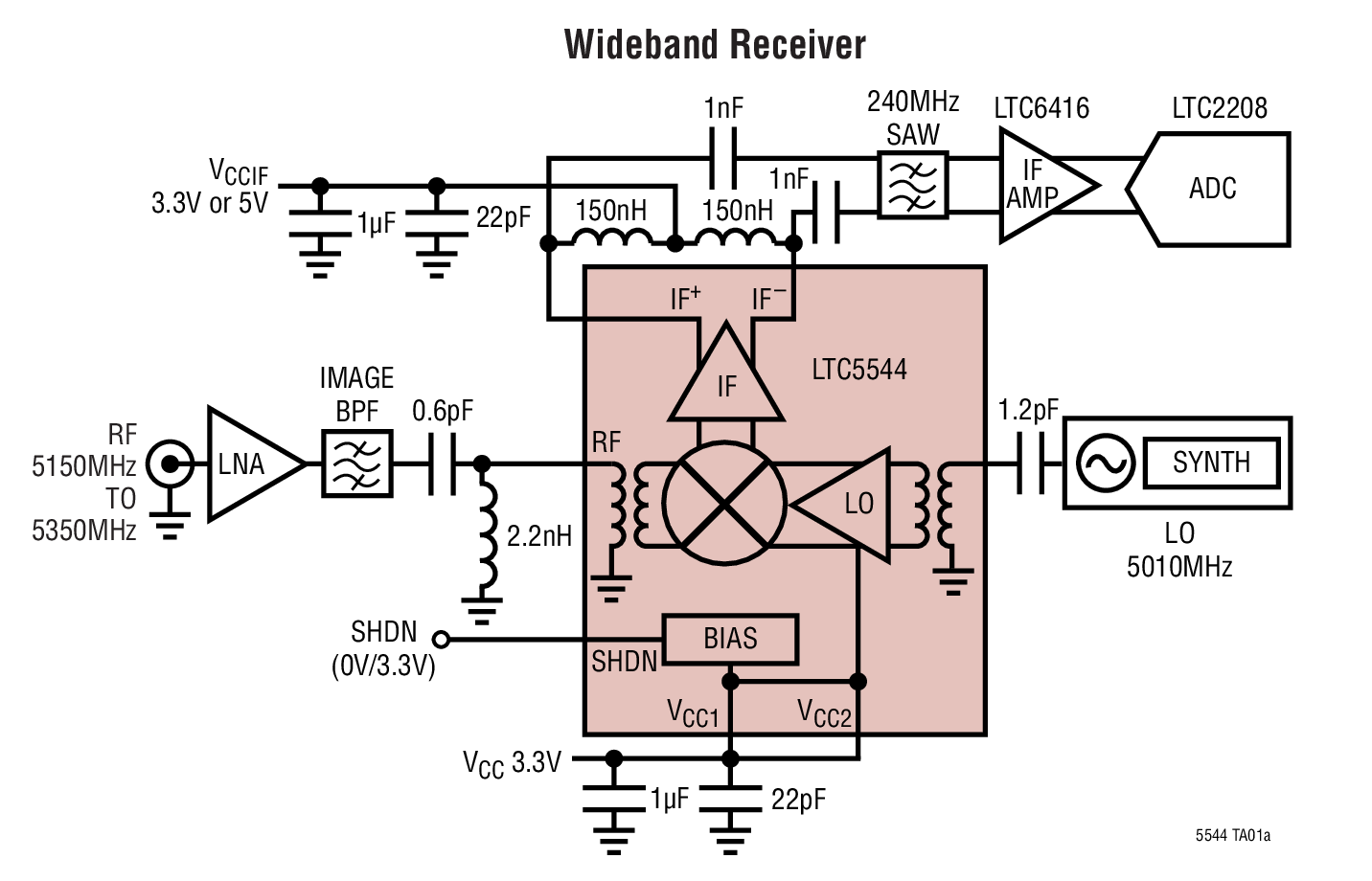

LTC^®5544 隶属于一个覆盖 600MHz 至 6GHz 频率范围的高动态范围、高增益无源下变频混频器系列。LTC5544 专为 4GHz 至 6GHz RF 应用而优化。LO 频率必须位于 4.2GHz 至 5.8GHz 的范围之内，以获得优质性能。该器件的典型应用是具有一个 5.15GHz 至 5.35GHz RF 输入和低端 LO 的 WiMAX 接收机。

LTC5544 专为 3.3V 工作电压而设计，然而，IF 放大器可由 5V 电压来供电以实现较高的 P1dB。

LTC5544 的高集成度较大限度地缩减了总体解决方案成本、板级空间和系统级偏差，同时提供了适合严苛接收机应用的极高动态范围。

• 5GHz WiMAX / WLAN 接收机
• 4.9GHz 公共安全频段
• 4.9GHz 至 6GHz 军用通信
• 点对点宽带通信
• 雷达系统
