特性

• +23.5dBm输入IIP3
• RF频率范围为1700MHz至2200MHz
• IF频率范围为40MHz至350MHz
• LO频率范围为1400MHz至2000MHz
• 转换增益为8.5dB
• 噪声系数为9.5dB
• 集成的LO缓冲器
• 开关可选(SPDT)，双LO输入
• 0至+6dBm的低LO驱动
• LO1至LO2隔离度为40dB

产品详情和应用

MAX9993高线性度下变频混频器能够为UMTS、DCS和PCS基站系统提供8.5dB增益、+23.55dBm IIP3和9.5dB的噪声系数。

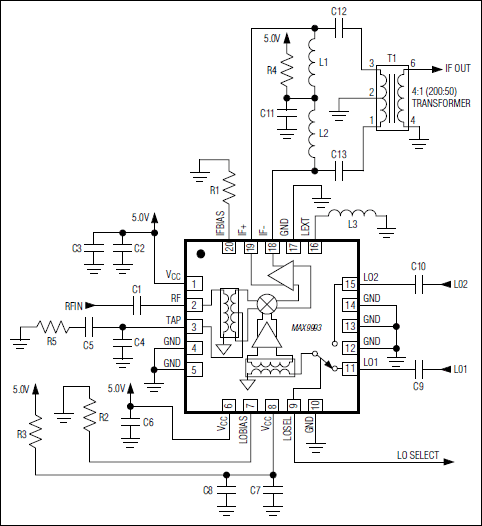

MAX9993在RF和LO端口集成了非平衡变压器、一个双输入LO可选开关、一个LO缓冲器、一个双平衡混频器和一个差分IF输出放大器。MAX9993需要典型值为+3dBm的LO驱动，确保电源电流低于230mA。

MAX9993提供紧凑的20引脚、焊盘裸露的QFN封装(5mm x 5mm)。电特性保证在-40°C至+85°C温度范围内有效。

可提供MAX9993评估板；更多信息请与工厂联系。

应用

• DCS 1800和EDGE基站
• 军用系统
• PCS 1900基站
• 点到点微波系统
• 个人移动无线装置(PMR)
• UMTS和3G基站
• 无线本地环路(WLL)
