特性

• -16dBm至+5dBm检测范围
• 温度引起的检测误差为±0.3dB
• +2.7V至+3.3V单电源供电
• 便于安装的无铅5引脚SC70封装

产品详情和应用

MAX2204 RF功率检测器设计为工作在450MHz至2.5GHz频率范围。该器件可理想用于宽带码分多址(WCDMA)、cdma2000®和高速上行/下行包存取应用。MAX2204的输入端接受RF信号，输出高重复性电压。输出电压随输入功率的增加而单调上升。器件的设计可补偿温度和工艺变化，将典型输出变化降低至满功率时低于±0.5dB和较小功率时低于±1.5dB。

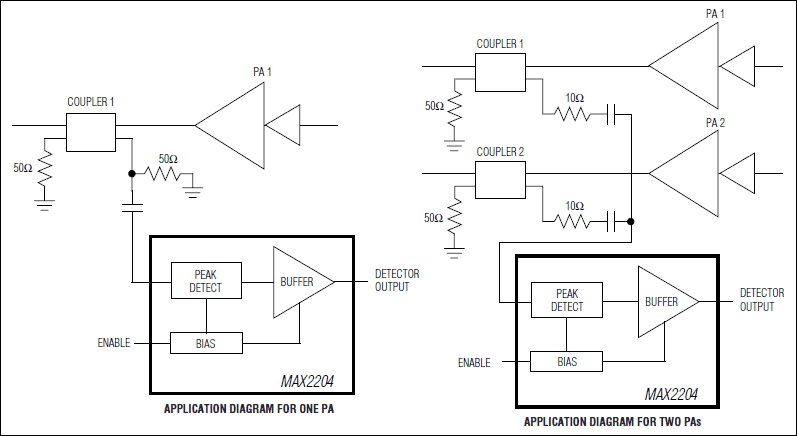

MAX2204具有-16dBm至+5dBm的检测范围。高输入阻抗允许在使用隔离器时采用低损耗电阻抽头。芯片输入端使用外部端接，所以来自多个定向耦合器的信号可以连接到同一个检测芯片。

MAX2204使用2.7V至3.3V工作。器件提供纤小的5引脚SC70封装。在-40°C至+85°C温度范围内保证其电气性能。

应用

• 高速下行链路分组接入(HSDPA)
• 高速上行链路分组接入(HSUPA)
• WCDMA、cdma2000®
