ADI亚德诺 ADL5920 产品介绍
2026-03-09
0次
特性
- 宽带匹配 9 kHz 至 7 GHz 运行
- 正向和反向功率以及回波损耗测量
- 输入范围为 49 dB ±1.0 dB，最低输入电平为 −19 dBm，1 GHz 时 ±1.0 dB
- dB 线性 rms（波峰因数敏感）输出
- 插入损耗：1 GHz 时 1.1 dB，6 GHz 时 1.9 dB
- 输入和输出回波损耗和 VSWR
- 1 GHz：22 dB/1.16:1
- 3 GHz：14 dB/1.5:1
- 6 GHz：12 dB/1.7:1
- 输出 IP3：1 GHz 时为 70.5 dBm
- 方向性
- 1 GHz 时为 20 dB
- 3 GHz 时为 13 dB
- 6 GHz 时为 5 dB
- 最大输入功率
- 开路或短路端电极为 30 dBm
- 匹配端电极为 33 dBm
产品详情和应用
ADL5920 是一款超宽带双向检测器，可以在一个信号路径中同时测量正向和反向 rms 功率级别以及回波损耗。
将使用两个 50 dB 的 dB 线性 rms 检测器测量流过集成双向桥的正向和反向功率。VRMSF 和 VRMSR 引脚上提供的检测器输出电压与正向和反射功率（以 dBm 为单位）成正比。第三个差分输出可生成与回波损耗（反射系数，以 dB 为单位）成正比的电压，该电压与电压驻波比 (VSWR) 密切相关。该输出的共模电平可通过 VOCM 引脚在外部进行调整。
双向桥从 RFIN 到 RFOUT（反之亦然）的初级传输线为直流耦合线，允许少量直流偏置电流流过电桥。当直流耦合到源和负载时，ADL5920 的正电源引脚和负电源引脚必须分别连接到 +5 V 和 −2.5 V（相对于 RFIN 和 RFOUT 上的直流电压）。内部检测器电路也直流耦合到双向桥，以支持低至 9 kHz 的测量。
对于开路和短路端电极，每个 RF 端口（RFIN 和 RFOOUT）上的最大输入信号为 30 dBm，匹配端电极则为 33 dBm。
ADL5920 从 5 V 电源消耗 160 mA 电流，并且具有通过 PWDN/TADJS 引脚控制的低功耗关断模式。

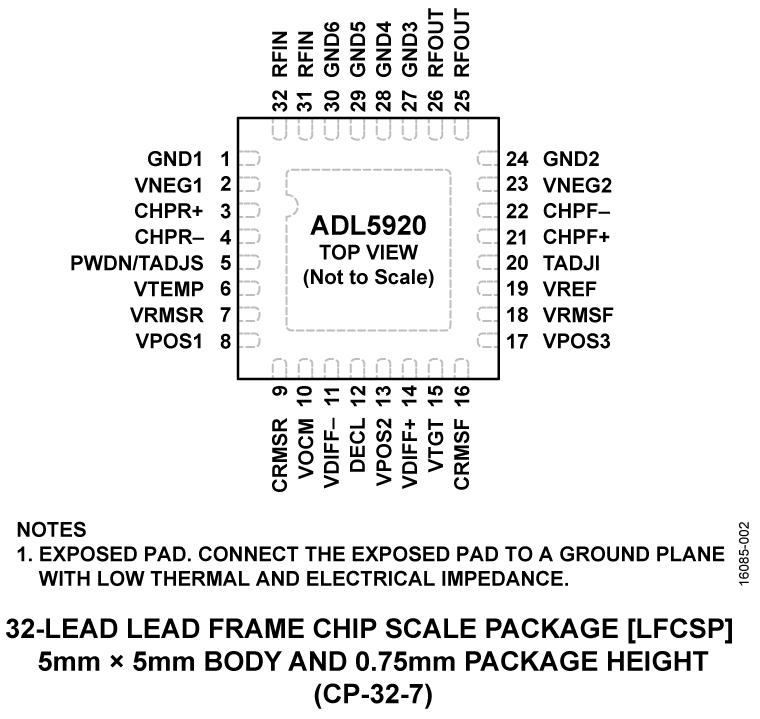

该套件采用 32 引脚 5 mm × 5 mm LFCSP 封装，并且适合在 −40°C 至 +85°C 的环境温度范围内运行。
多功能引脚名称只能供其相关功能引用。
应用
- 工业计量
- 宽带在线功率和回波损耗测量
- 无线变送器、信号发生器、网络分析仪和无线通信测试仪中的发射功率控制和自动电平控制
- 系统模块、电缆和连接器的基于状态的监控
