• 频率范围：40MHz 至 3.8GHz
• 75dB 对数线性动态范围
• 在整个温度范围内提供了出色准确度

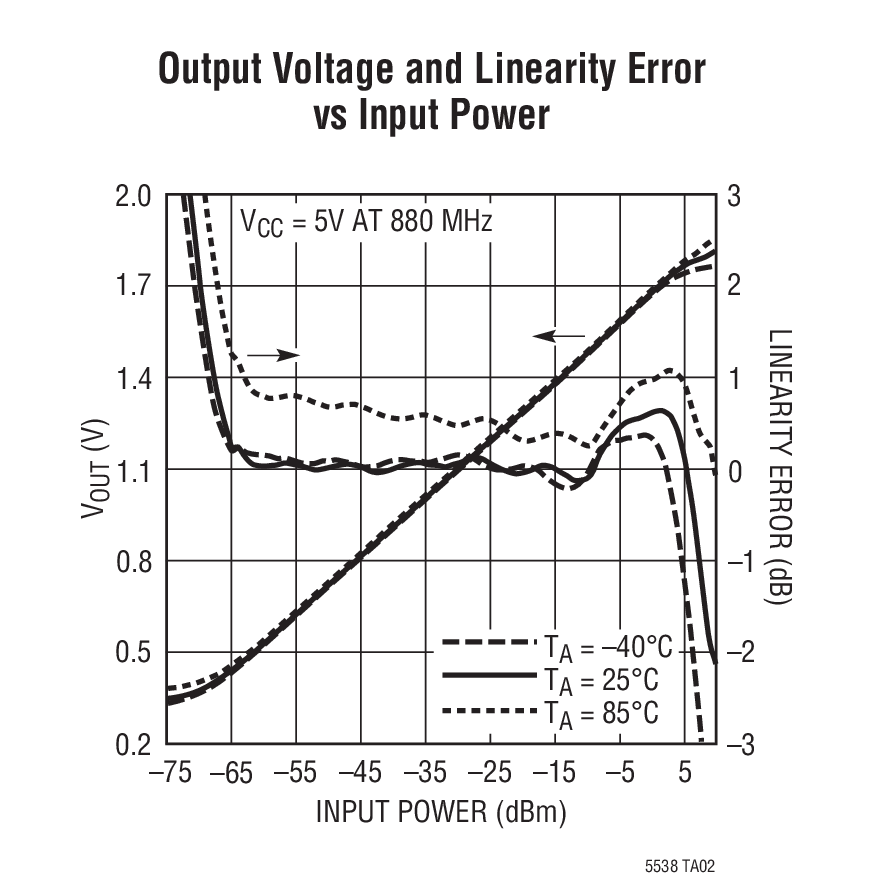

• 线性 DC 输出与输入功率 (单位：dBm) 的关系
• -72dBm 检测灵敏度
• 单端 RF 输入
• 低电源电流：29mA
• 电源电压：3V 至 5.25V

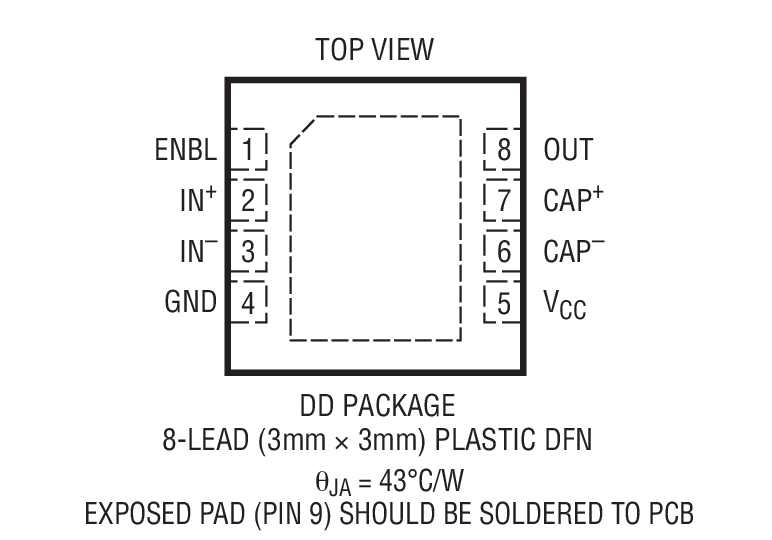

• 8 引脚 3mm x 3mm DFN 封装

产品详情和应用

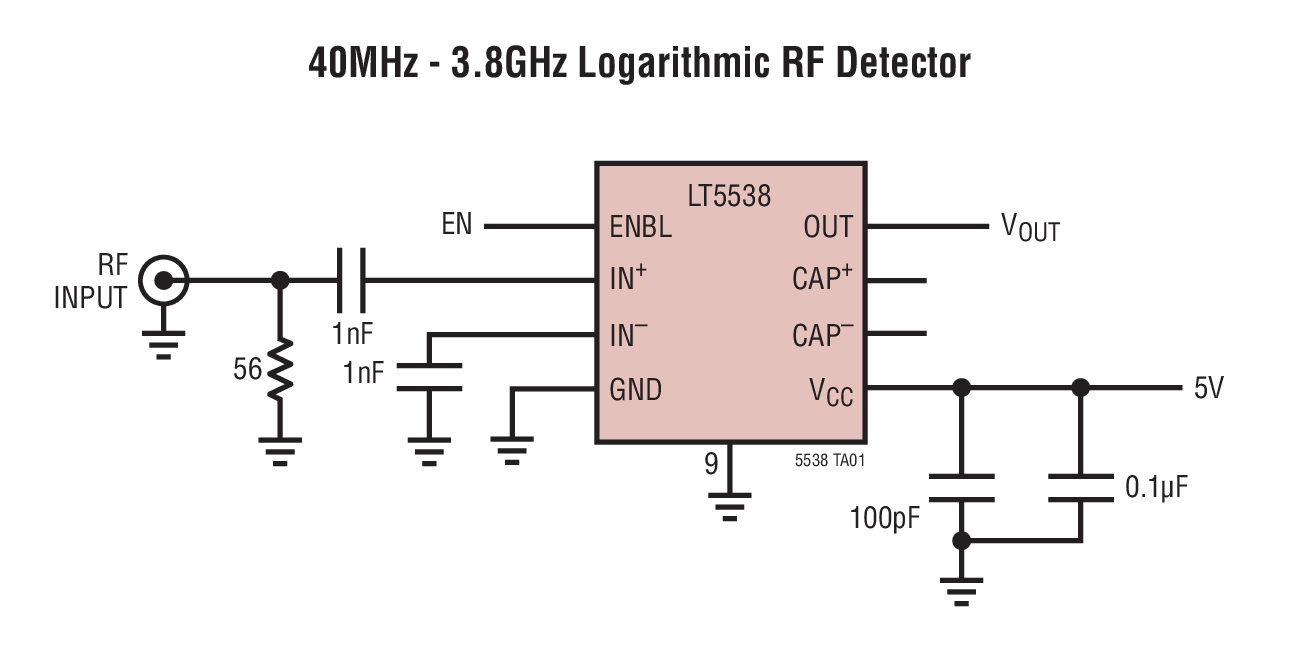

LT^®5538 是一款 40MHz 至 3800MHz 的单片式对数 RF 功率检波器，能够在一个很宽的动态范围内 (从 -75dBm 至 10dBm) 测量 RF 信号。采用等效分贝标度值来表示的 RF 信号精确地转换为以线性刻度来标注的 DC 电压。通过采用级联 RF 限幅器和 RF 检波器来测量 RF 信号，实现了宽线性动态范围。其输出被相加，以产生一个与输入 RF 信号 (单位：dB) 成比例的准确线性 DC 电压。LT5538 可在 40MHz 至 3.8GHz 的频率范围内提供超群的温度稳定输出 (整个温度范围内的波动在 ±1dB 以内)。利用一个低阻抗驱动器对输出进行缓冲。
