ADI亚德诺 RH5596S 产品介绍

2026-03-09 0次

特性

超宽匹配输入频率范围：100MHz 至 40GHz
32 dB 线性动态范围（< ±1dB 误差）
29mV/dB 对数斜率
在 200MHz 至 30GHz 范围内具有 ±1dB 的平坦响应
对高波峰因数（高达 12 dB）调制波形进行精确的 RMS 功率测量
低功耗关断模式
低电源电流：3.3V 时为 30mA（典型值）

商业空间特性

支持航空航天应用
合规证书
晶圆扩散批次具有可追溯性
老化测试、耐久试验和德尔塔分析
辐射批次验收测试 (RLAT)
- 总电离辐射剂量 (TID)
辐射基准
- 有效线性能量转移 (LET) 不会发生单事件闭锁 SEL：≤ 80 MeV-cm²/mg

产品详情和应用

RH5596S 是一款高精度 RMS 功率检波器，可提供极宽的 RF 输入带宽（100MHz 至 40GHz）。因此，该套件适用于广泛的 RF 和微波应用，例如点对点微波链路、仪器仪表和功率控制应用。

该检波器的直流输出电压是施加到 RF 输入的平均信号功率的精确表示值。响应在 35dB 动态范围内具有 29mV/dB 对数斜率的 dB 线性度，且精度通常优于 ±1dB。该检波器特别适合于测量波峰因数 (CF) 高达 12dB 的波形，还可测量在测量过程中呈现出明显波峰因数变化的波形。

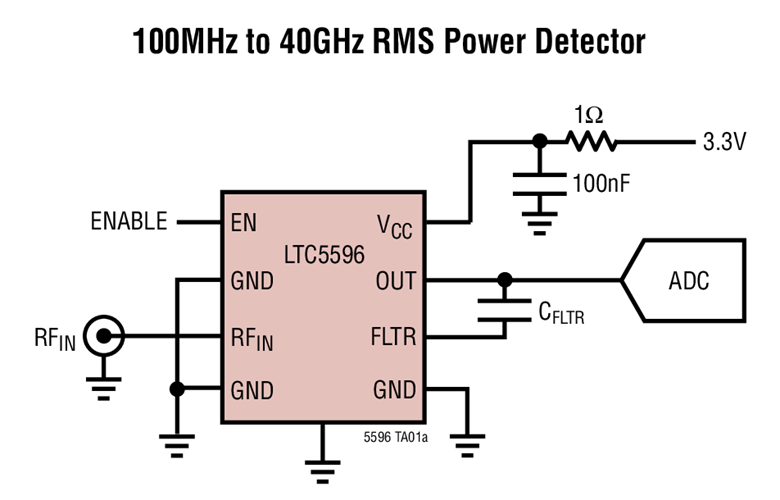

为了获得更高的精度和更低的输出纹波，可以通过 FLTR 引脚与 OUT 引脚之间连接的电容器对平均带宽进行外部调节。

使能接口可使套件在活动测量模式和低功耗关断模式之间切换。

应用

RMS 功率测量
接收和发射增益控制
RF PA 发射功率控制
