ADI亚德诺 LTC5533 产品介绍

2026-03-09 0次

特性

两个独立的温度补偿型肖特基二极管 RF 峰值检波器
45dB 通道至通道隔离度 (在 2GHz)
宽输入频率范围：300MHz 至 11GHz *
宽输入功率范围：–32dBm 至 12dBm
具有 2x 增益的缓冲检波器输出
可调的 V_OUT 启动电压
宽 V_CC 范围：2.7V 至 6V
低工作电流：每通道 <500µA
低停机电流：每通道 <2µA

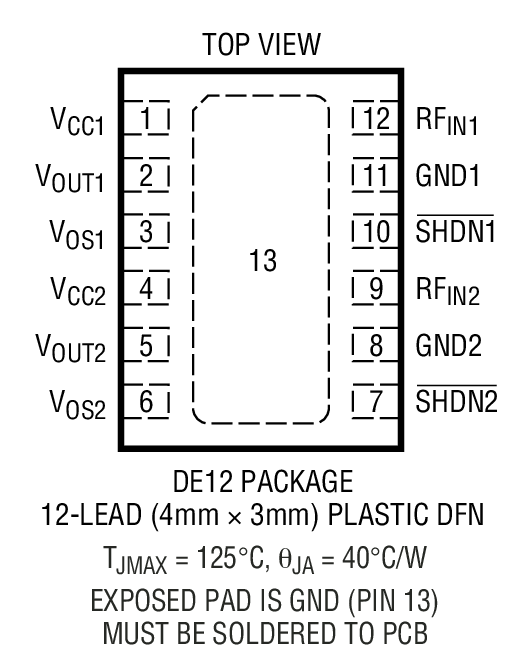

4mm x 3mm DFN 封装

产品详情和应用

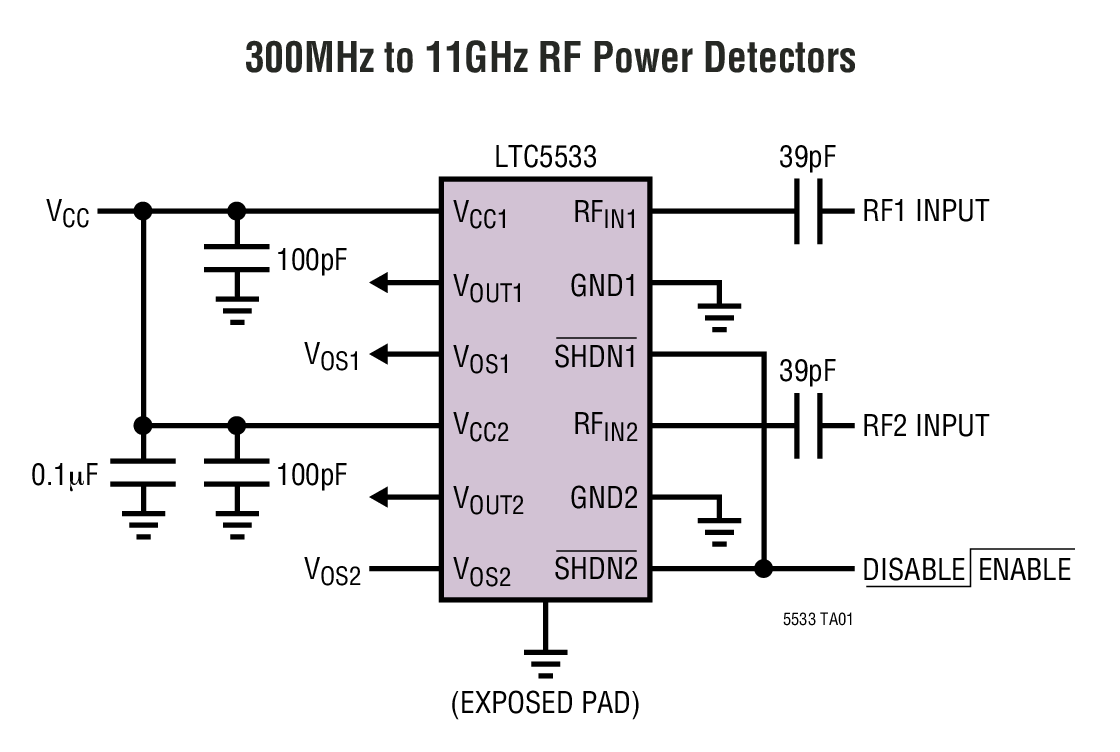

LTC^®5533 是一款双通道 RF 功率检波器，适用于工作频率范围为 300MHz 至 11GHz 的 RF 应用。两个独立的温度补偿型肖特基二极管峰值检波器和缓冲放大器集成在一个小型 4mm x 3mm DFN 封装中。

采用片内肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 V_OUT 引脚。一种节能停机模式可将电流减小至每通道 2µA 以下。初始输出启动电压可采用 V_OS 引脚进行精准的调节。

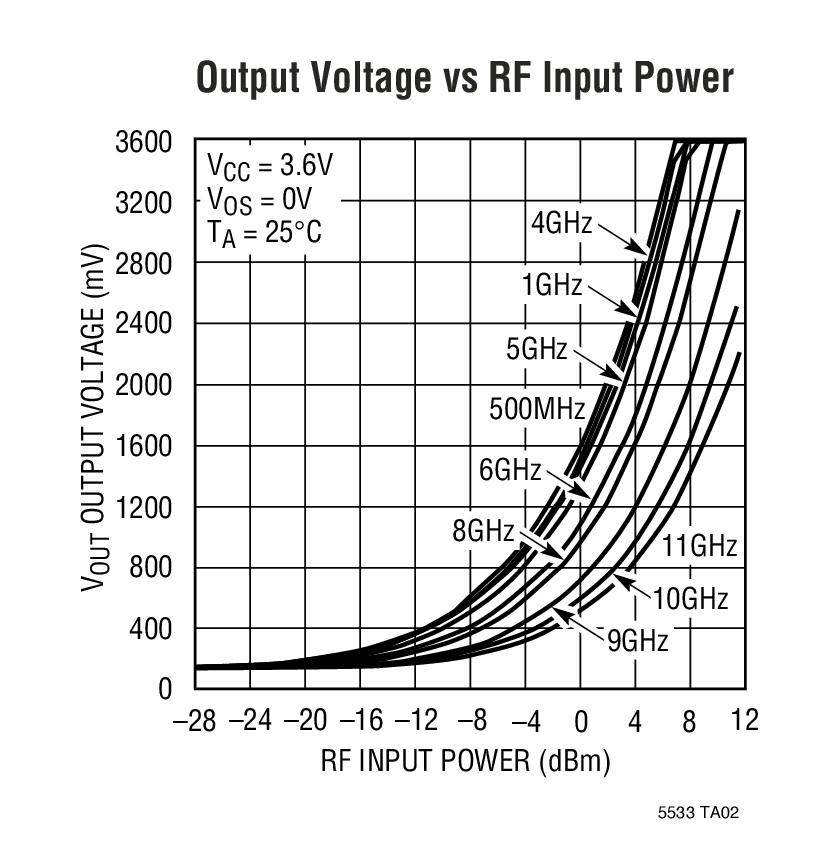

LTC5533 在 –32dBm 至 12dBm 的输入功率电平范围内工作。

* 降低性能可实现更高频率的操作。请咨询工厂了解更多信息。

Applications

PA 正向和反向功率监视器
双通道 PA 发送功率控制
802.11a, b, g、802.15、WiMAX
PA 线性化
固定无线接入
RF 功率警报
包络检波器
