特性

• 宽带单端RF输入：
  ±1 dB检测精度（最高5.8 GHz）
• 输入动态范围： -51至-11 dBm
• 数字可编程集成带宽
• 独立的RF信号波形及波峰因数
• +5V工作温度范围：-40℃至+85℃
• 出色的温度稳定性
• 关断模式

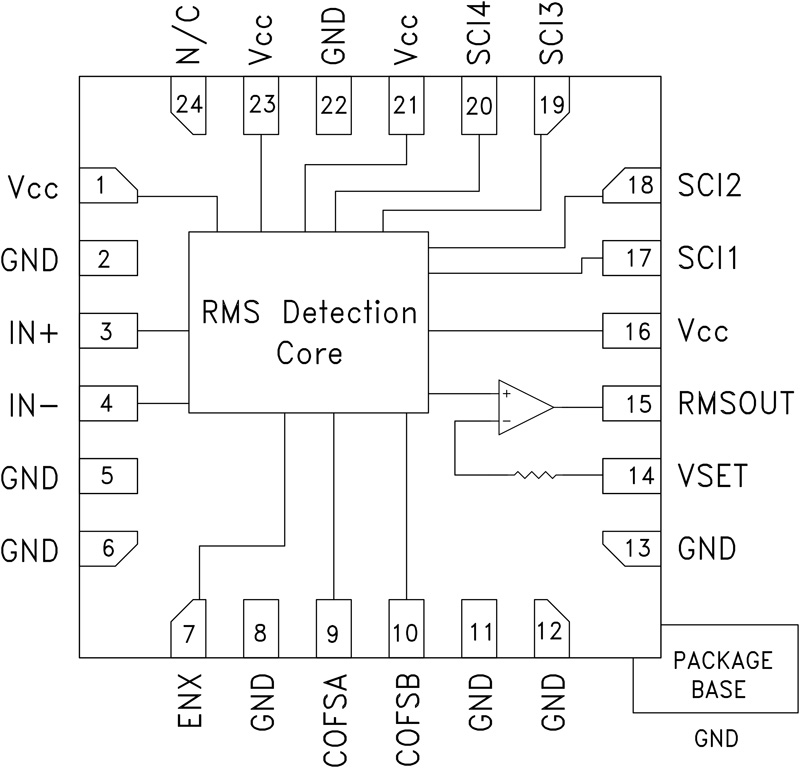

• 24引脚4x4mm SMT封装： 16mm²

产品详情和应用

HMC909LP4E功率检波器设计用于RF功率测量和频率高达5.8 GHz.的控制应用。 该检波器提供精确的任何宽带、单端RF/IF输入信号均方根表示。 输出为温度补偿式、单调表示实信号功率，采用40 dB的输入检测范围测量。

HMC909LP4E极其适用于宽带宽、宽动态范围应用，这些应用需重复测量实信号功率，尤其当RF/IF波形和/或波峰因数随时间变化时。

HMC909LP4E集成带宽可通过输入引脚SC I1-4在超过40倍范围进行数字编程。 这样，用户可动态设置工作带宽，能够在同一平台上处理不同类型的调制工作。

HMC909LP4E在输出级集成了内部运算放大器，提供斜率和截点调整并支持控制器应用。

应用

• 对数–>均方根(RMS)转换
• 接收信号强度指示(RSSI)
• 发射机信号强度指示(TSSI)
• RF功率放大器效率控制
• 接收机自动增益控制
• 发射机功率控制
