特性

• 完整的增益和VSWR检测器/控制器
• 双路RF功率检测器/控制器
• 从低频至2.5GHz频率范围
• 在温度范围内保持高精度
• 高达80dB的动态范围
• 2.7V至5.25V供电范围*
• 内部2V基准
• 电源和温度波动时，比例稳定
• 带误差输出的控制器模式
• 5mm x 5mm 28引脚薄型QFN封装

产品详情和应用

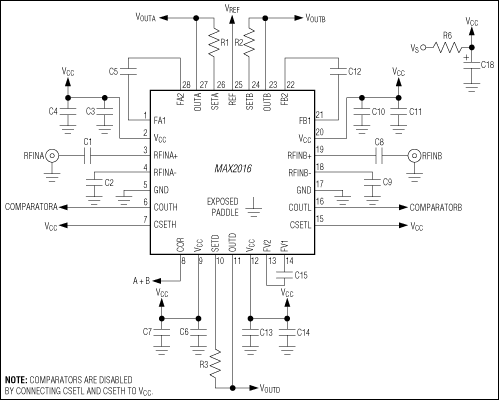

MAX2016双路对数检测器/控制器全集成系统可对两路输入RF信号进行测量，比较功率、增益/损耗和电压驻波系数(VSWR)。MAX2016采用与两路差分RF输入端口相匹配的内部宽带阻抗，可在从低频至2.5GHz范围内，对信号同时进行监控。

MAX2016采用一对对数放大器，检测和比较两路RF输入信号的功率。该器件在内部将一路信号功率从另一路中减去，得到与功率差值(增益)成正比的DC输出电压。MAX2016还能通过监控任何给定负载的入射和反射功率，来测量RF信号的回波损耗/VSWR。采用片上比较器，OR门电路，以及2V基准，可以轻松实现窗口检测。这种组合电路自动指示增益超出可编程范围。通过探测高VSWR状态(如开路或短路负载)可实现报警监控。

MAX2016为+2.7V至+5.25V*单电源供电，工作于-40°C至+85°C扩展级温度范围。MAX2016采用节省空间的5mm x 5mm, 28引脚薄型QFN封装。

应用

• 蜂窝基站、微波链路、雷达
• 双通道、高精度AGC/RF功率控制
• 双通道射频功率测量，对数比例功能，用于RF信号检测
• 军用产品
• 远端系统监视与诊断
• 回波损耗/VSWR测量
• 射频/中频功率放大器(PA)线性化
