ADI亚德诺 LTC5509 产品介绍

2026-03-09 0次

特性

温度补偿型内部肖特基二极管 RF 检波器
宽输入频率范围：300MHz 至 3GHz
宽输入功率范围：–30dBm 至 6dBm
缓冲检波器输出
宽 V_CC 范围：2.7V 至 6V
低工作电流：600μA
低停机电流：< 2μA

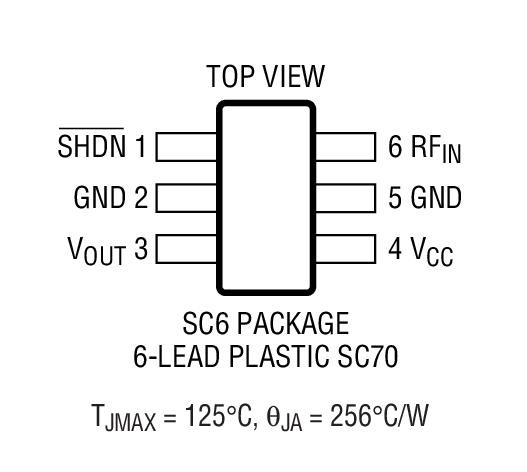

SC70 封装

产品详情和应用

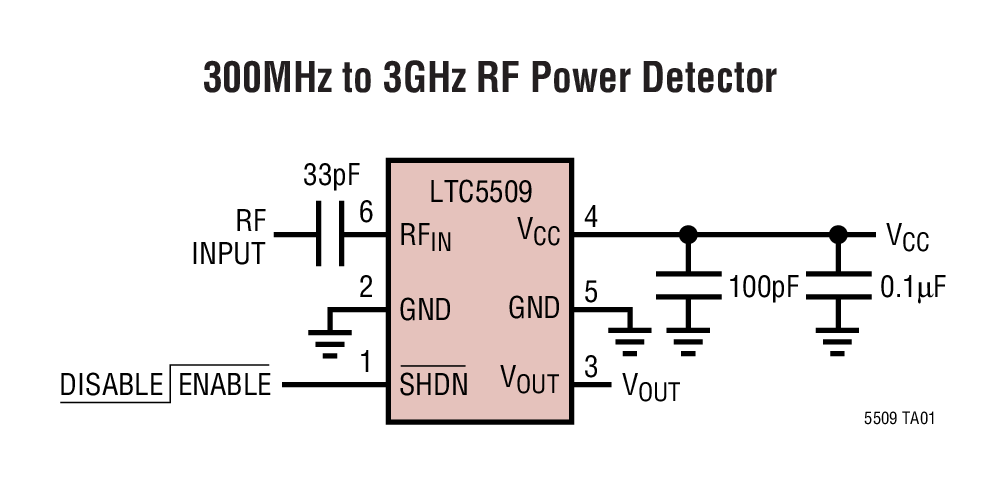

LTC^®5509 是一款面向 RF 应用、工作频率范围为 300MHz 至 3GHz 的 RF 功率检波器。在一个小外形 SC70 封装内集成了一个温度补偿型肖特基二极管峰值检波器和缓冲放大器。电源电压范围专为采用单节锂离子电池或三节镍氢金属 (NiMH) 电池供电的操作进行了优化。

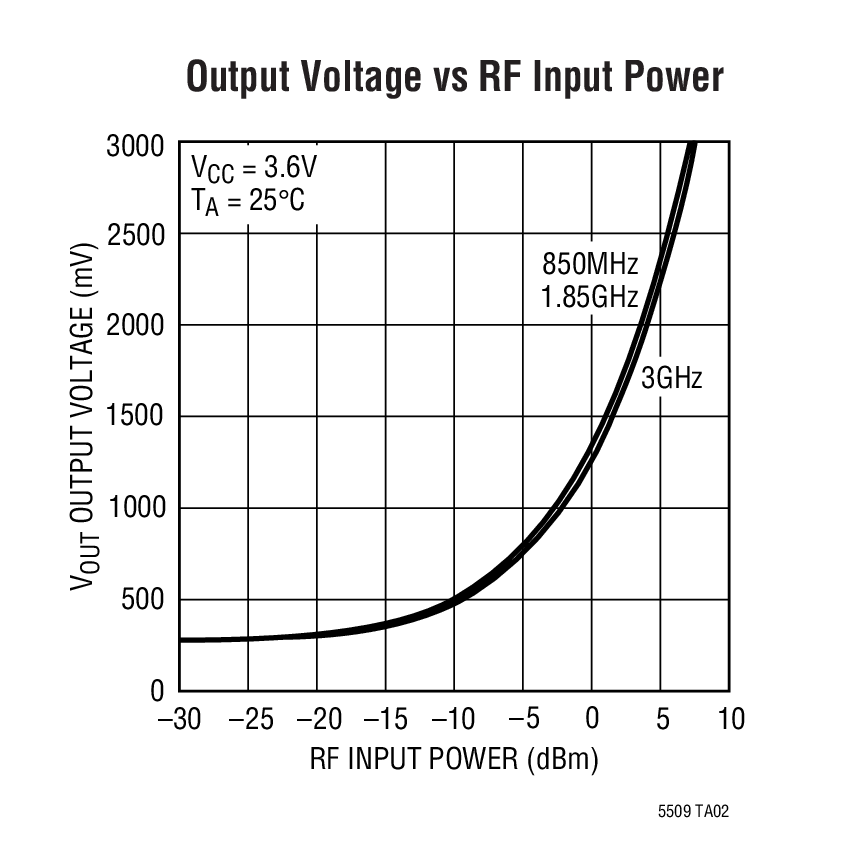

采用一个片内肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并在未进行增益压缩的情况下提供给 V_OUT 引脚。因此，输出电压与 RF 输入电压呈线性比例关系。一种省电的停机模式可将电源电流减小至 2μA 以下。

LTC5509 在 –30dBm 至 6dBm 的输入功率电平范围内工作。

应用

多模式移动电话产品
光数据链路
无线数据调制解调器
无线和电缆通信基础设施
RF 功率警报
包络检波器
