特性

• 波峰因数（峰均功率比）测量
• ±1 dB检测精度：3.9 GHz
• 输入动态范围：-55 dBm至+15 dBm
• 独立的RF信号波形及波峰因数
• +5V工作温度范围为-40° C至+85° C
• 出色的温度稳定性
• 关断模式
• 32引脚5 x 5 mm SMT封装： 25 mm²

产品详情和应用

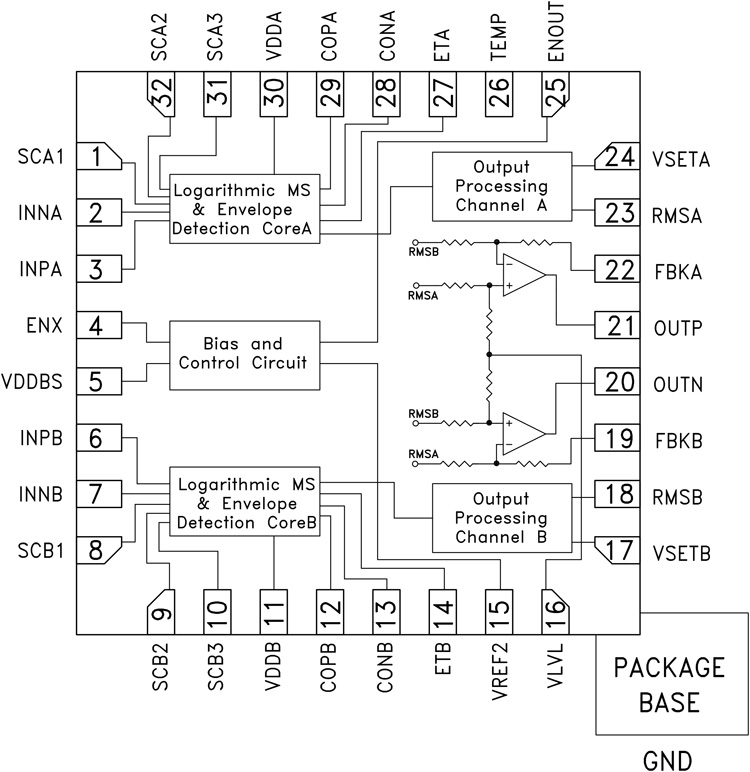

HMC1030LP5E是一款双通道RMS功率检波器，专门针对高精度RF功率信号测量和控制应用而设计，工作频率范围为0.1至3.9 GHz。 该器件可采用均方根值为-60 dBm至+10 dBm（以50 Ohm为基准）的输入信号，具有大波峰因数，且精度不会下降。

在70 dB的宽动态范围内，每个均方根检波通道的额定频率范围最高可达3.9 GHz。 HMC1030LP5E采用+5V单电源供电，在RMSA和RMSB引脚上提供两个线性dB检测输出，缩放斜率为37 mV/dB。 RMSA和RMSB通道输出在动态范围、对数线性度和温度稳定性方面具有的均方根检波性能类似于Hittite的HMC1021LP4E RMS检波器。 RMSA和RMSB输出可读取平均输入信号功率或真RMS功率。 它可实现高达3.9 GHz的频率检测，在各种输入频率和低温度漂移范围内提供小于1 dB的出色通道匹配性能。

应用

• 对数–>均方根(RMS)转换
• Tx/Rx信号强度指示(TSSI / RSSI)
• 天线VSWR监控器
• 接收机自动增益控制
• 发射机功率控制
