ADL5903

推荐用于新设计

200 MH z 至6 GH z 35 d B T ru P wr ™检波器

ADI亚德诺 ADL5903 产品介绍
2026-03-09 0次

特性


  • 精确的均方根至直流转换(200 MHz至6 GHz)
  • 测量动态范围:35 dB
    无纹波传递功能
  • 单端输入,兼容50 Ω信号源
    无需外部匹配
  • 线性dB输出,调整至35.5 mV/dB (900 MHz)
  • 波形与调制独立,如:
      GSM/CDMA/W-CDMA
      /TD-SCDMA/LTE
  • 出色的温度稳定性
  • 采用3.0 V 至5.0 V电源供电,工作温度范围为−55°C至+125°C
  • 低功耗: 3 mA(3.0 V至5.0 V电源)

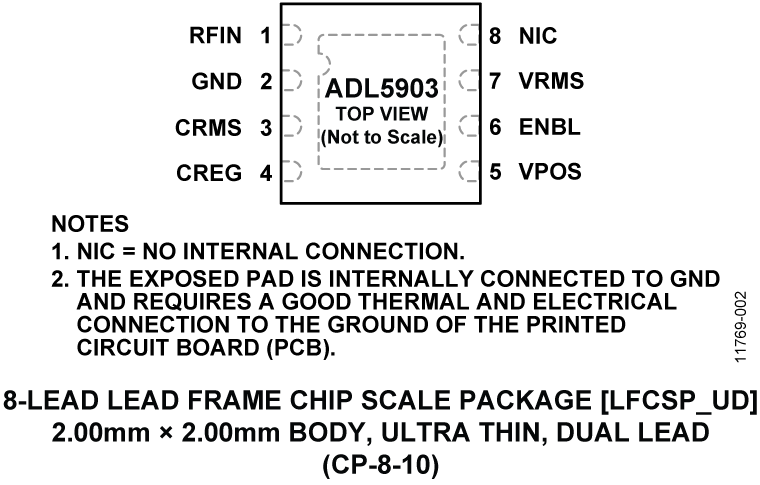

  • 8引脚、2 mm × 2 mm LFCSP封装

产品详情和应用


ADL5903是一款真均方根响应功率检波器,具有35 dB测量范围。 该器件提供低功耗性能,具备内在无纹波误差传递功能。

ADL5903为需要进行精确信号功率测量的各种高频系统提供了解决方案。 该器件采用3.0 V至5.0 V单电源供电,仅需几个电容即可方便地使用,并且能够以单端驱动,或使用巴伦以差分输入驱动。 片内匹配网络可在器件额定频率范围内提供良好的回损性能。 ADL5903可在200 MHz至6 GHz频率范围内工作,支持的输入范围为−30 dBm至+20 dBm。

ADL5903可用于确定带复杂调制包络的高频信号真功率,包括大波峰因数信号,如GSM、CDMA、W-CDMA、TD-SCDMA和LTE调制信号。 然后,输出便与输入均方根值的对数成比例。 换言之,读数以分贝值直接呈现,900 MHz时调整至大约35.5 mV/dB。

ADL5903具有低功耗工作特性,禁用模式则进一步降低功耗。 当ADL5903通过ENBL引脚上的逻辑低电平而进入关断模式时,其功耗低于100 μA。 ADL5903采用2 mm × 2 mm、8引脚LFCSP封装,具有−55°C至+125°C的宽工作温度范围。

应用

  • 功率放大器线性化/控制环路
  • 发射机功率控制
  • 发射机信号强度指示(TSSI)
  • RF仪器仪表
  • 无线中继器
