特性

• 经过校准的均方根响应
• 出色的温度稳定性
• 输入范围最高达30 dB (2.5 GHz)
• 最大输入：700 mV rms、10 dBm（50 Ω电阻）
• ±0.25 dB线性响应(至2.5 GHz)
• 单电源供电：2.7 V至5.5 V
• 低功耗：3.3 mW (3 V)
• 快速关断模式：1 µA以下

产品详情和应用

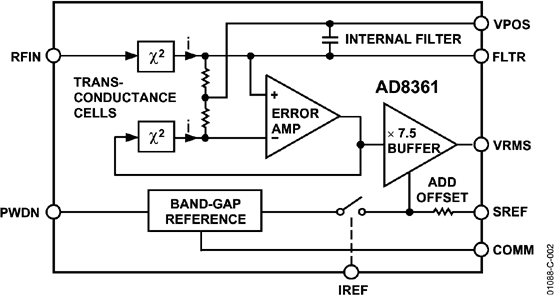

AD8361是一款均值响应功率检波器，适用于最高2.5 GHz的高频接收机和发射机信号链。 该器件使用非常简单， 在大部分应用中仅需2.7 V至5.5 V的单电源、电源去耦电容和输入耦合电容即可工作。 输出为线性响应直流电压，转换增益为7.5 V/V均方根值。 可添加一个外部滤波器电容，提升平均时间常数。

AD8361主要用于简单和复合波形的真功率测量， 特别适合测量高波峰因素（高峰值-均方根比）信号，比如CDMA和W-CDMA。 AD8361具有三种工作模式，支持多种模数转换器要求：

1. 基准电压源接地模式，源为零。
2. 内部基准电压源模式，可将输出偏置为地电平以上350 mV。
3. 提供基准电压源模式，可将输出偏置为V_S/7.5。

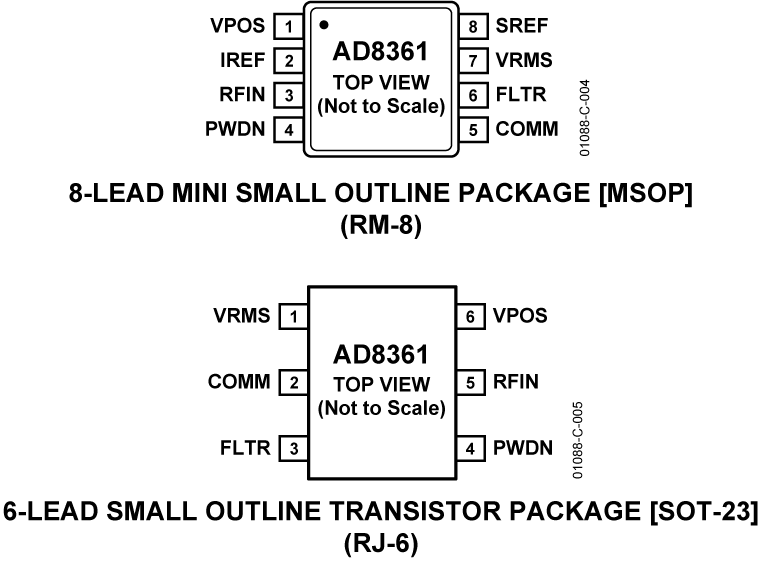

AD8361工作温度范围为−40°C至+85°C，采用8引脚MSOP和6引脚SOT-23封装。 采用专有的高f_T硅双极性工艺制造。
