特性

• 温度补偿型内部肖特基二极管 RF 检波器
• 宽输入频率范围：300MHz 至 7GHz
• 宽输入功率范围：–32dBm 至 10dBm
• 具外部增益控制功能的缓冲检波器输出
• 精准的 V_OUT 偏移控制
• 低启动电压：120mV ±35mV (对于增益 = 2x)
• 宽 V_CC 范围：2.7V 至 6V
• 低工作电流：500μA

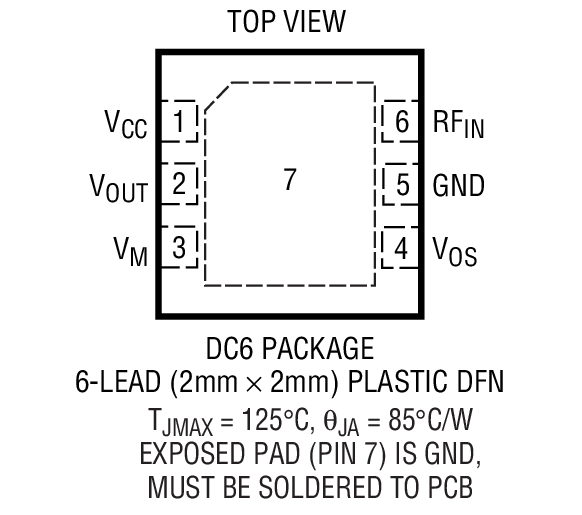

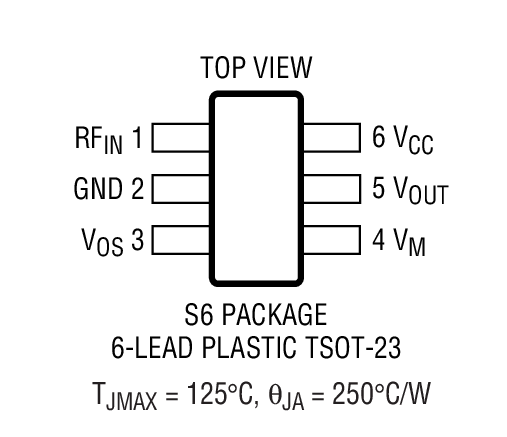

• 采用外形扁平 (仅高 1mm) 的 SOT-23 封装和纤巧型 6 引脚 (2mm x 2mm) DFN 封装



产品详情和应用

LTC^®5532 是一款面向 RF 应用、工作频率范围为 300MHz 至 7GHz 的 RF 功率检波器。在一个小外形 ThinSOT^TM 封装或 (2mm x 2mm) DFN 封装内集成了一个温度补偿型肖特基二极管峰值检波器和缓冲放大器。电源电压范围专为采用单节锂离子电池或三节镍氢金属 (NiMH) 电池供电的操作进行了优化。

采用一个片内肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 V_OUT 引脚。

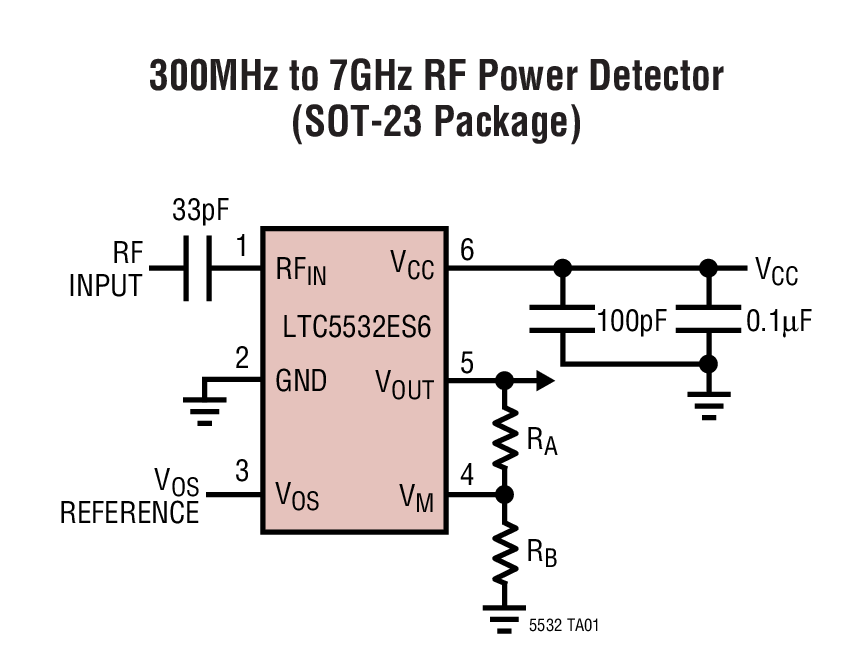

LTC5532 输出缓冲器增益通过外部电阻器设定。120mV ±35mV 的初始启动电压可采用 V_OS 引脚进行精准的调节。

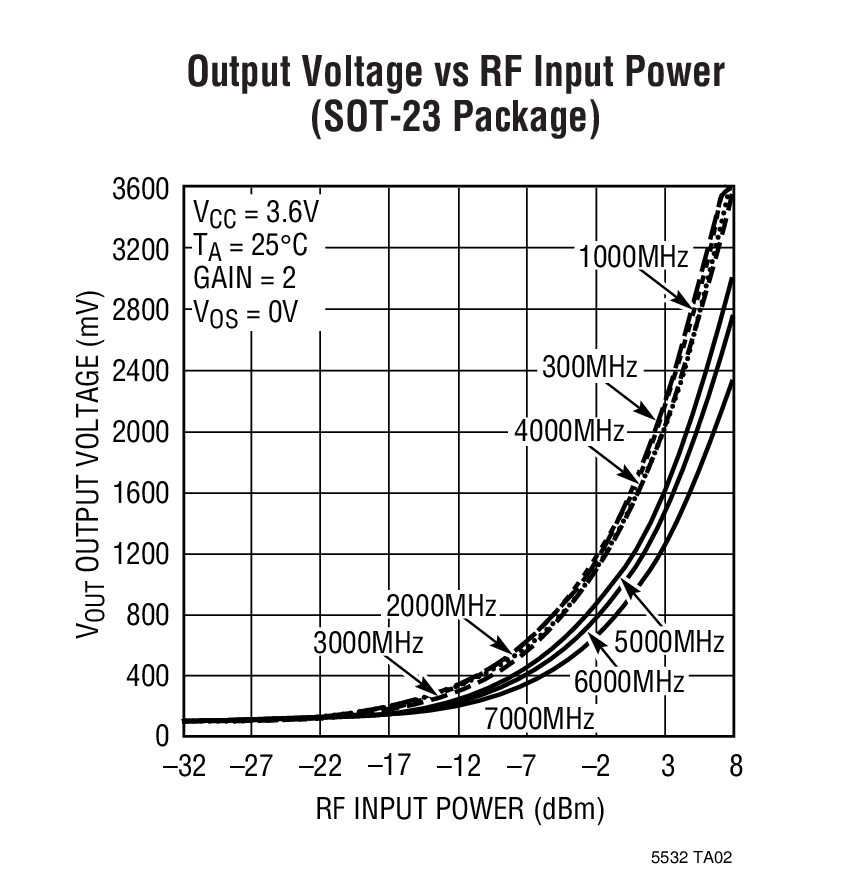

LTC5532 在 –32dBm 至 10dBm 的 RF 输入功率电平范围内工作。

• 802.11a、802.11b、802.11g、802.15
• 多模式移动电话产品
• 光数据链路
• 无线数据调制解调器
• 无线和电缆通信基础设施
• RF 功率报警
• 包络检波器
