特性

• 经过完全校准的完整单芯片系统
• 五级，各级均具有10 dB增益、350 MHz带宽
• 直接耦合的全差分信号路径
• 对数斜率、截距和交流响应在整个军用温度范围内保持稳定
• 以每10倍1 mA的比例调整的双极性电流输出
• 电压斜率操作（每10倍1 V、100 mV/dB等）
• 低功耗工作，±5 V时典型功耗为220 mW
• 同时提供低成本塑料封装

产品详情和应用

AD640是一款完整的单芯片对数放大器。一个AD640可提供最高50 dB的动态范围，工作频率范围为DC至120 MHz。两个AD640级联时可提供最高95 dB的动态范围，但带宽有所降低。AD640采用连续检波方案，可提供与输入电压的对数成正比的输出电流。它经过激光校准，误差很小，并可在整个军用温度范围内保持高精度，电源电压范围为±4.5 V至±7.5 V。

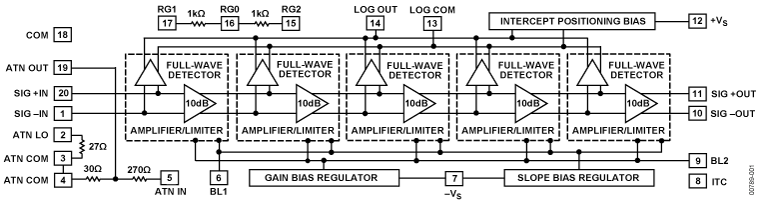

AD640内置五个级联的直流耦合放大器/限幅器级，各级均具有10 dB的小信号电压增益和350 MHz的-3 dB带宽。各级均配有相关的全波检波器，其输出电流取决于其输入电压的绝对值。五级输出相加，以提供按每10倍1 mA (50 µA/dB)的比例调整的视频输出（当经过低通滤波时）。片内电阻可用来将此输出电流转换为电压，同时提供多个转换斜率选项，非常方便。AD640提供+50 dB（折合到输入端）的平衡信号输出，能够以级联方式工作。

对于±0.75 mV至±200 mV的直流或方波输入，对数响应经过绝对校准，精度在±l dB以内，截距（对数偏移）为1 mV DC。集成的X10衰减器可提供±7.5 mV至±2 V dc的备选输入范围。对于正弦输入，同样保证能够进行调整。

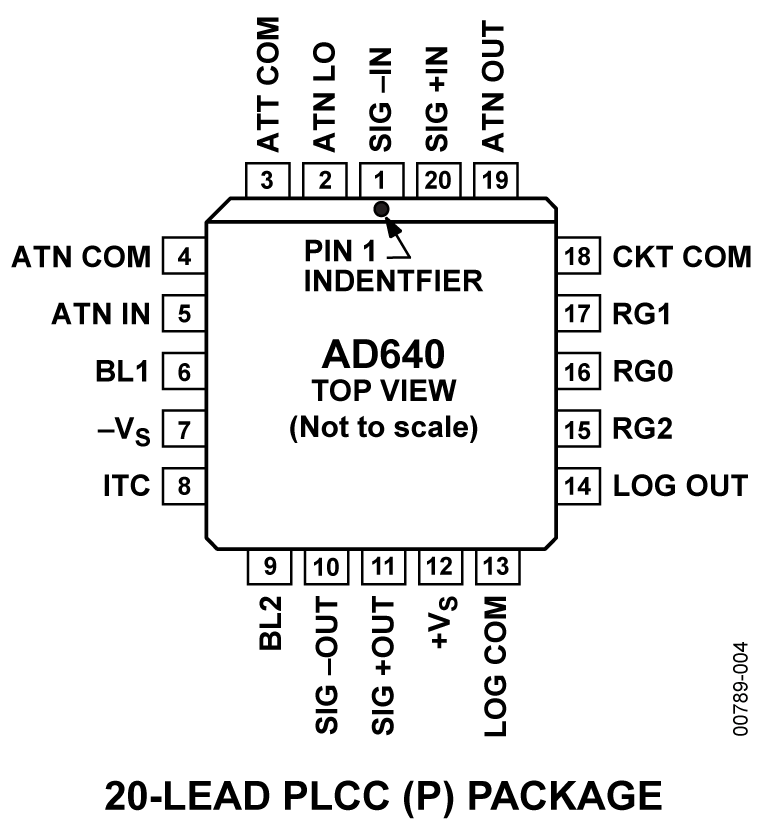

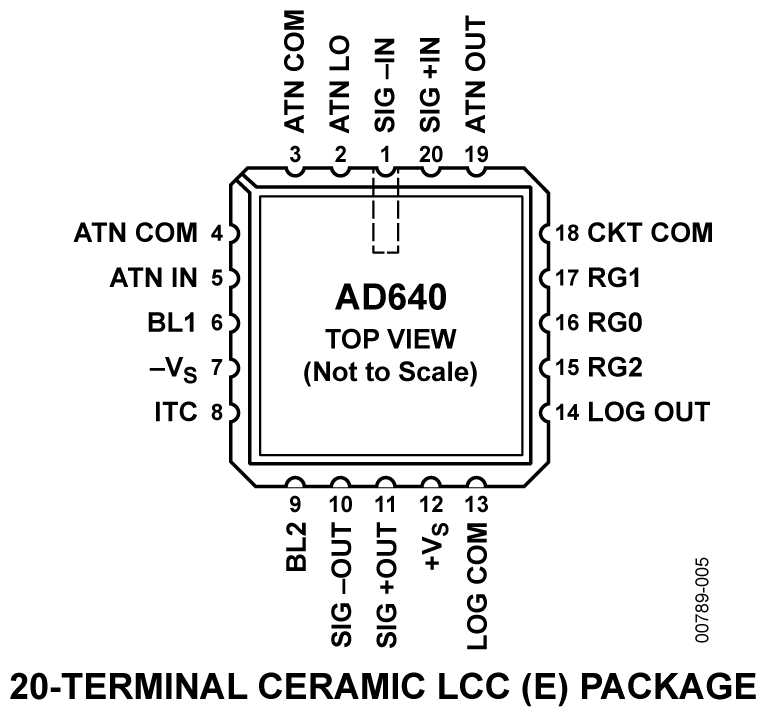

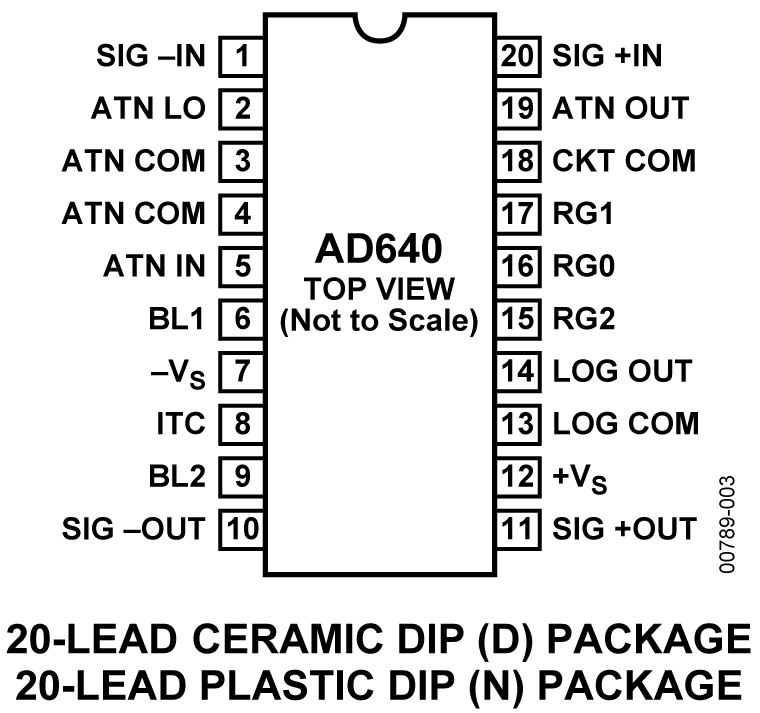

AD640B的额定温度范围为-40°C至+85°C工业温度范围；AD640T符合军用标准MIL-STD- 883B，额定温度范围为-55°C至+125°C军用温度范围。两款型号均提供20引脚侧面钎焊陶瓷DIP和无引线片式载体(LCC)两种封装。AD640J的额定温度范围为0°C至+70°C商用温度范围，提供20引脚塑封DIP (N)和PLCC (P)两种封装。

这款器件现可提供符合标准军用图纸(DESC) 5962-9095501MRA号和5962-9095501M2A号的引脚分布。

本产品可提供评估板，订购型号为：AD640-EB。
