特性

• 高波峰因数的RMS测量
• 双通道和通道差动输出端口
• 集成精确调节温度传感器
• 宽动态范围：±1 dB至60 dB
• ±0.5 dB温度稳定线性dB响应
• 低对数一致性纹波
• +5 V电源供电（70 mA，–40°C至+85°C）
• 小尺寸、5 mm × 5 mm、LFCSP封装

产品详情和应用

AD8364是一款真均方根响应、双通道RF功率测量子系统，用于信号功率的精密测量和控制。AD8364很灵活，可以轻松监测和控制通信系统，如RF功率放大器和无线电收发器AGC电路。每个通道采用5 V单电源供电，在60 dB的动态范围内，额定频率范围最高可达2.7 GHz。AD8364可以提供精确调整的独立RF测量通道rms输出。还提供差动输出端口，该端口可以测量两个通道之差。由于片内通道匹配，因而rms通道差动输出随温度和工艺变化极其稳定。该器件还包括一个有用的温度传感器，在器件的工作温度范围内，其精确调节的电压与温度成正比。AD8364可采用均方根值为-55 dBm至+5 dBm（以50 Ω为基准）的输入信号，具有大波峰因数，且精度不会下降。

AD8364中集成两个匹配的AD8362通道（更多信息参见AD8362数据手册），具有改善的温度性能，并减少了对数一致性纹波。与AD8362相比，温度性能提高，对数一致性纹波减少。连接片内宽带宽输出运算放大器，以适应支持许多系统解决方案的灵活配置。

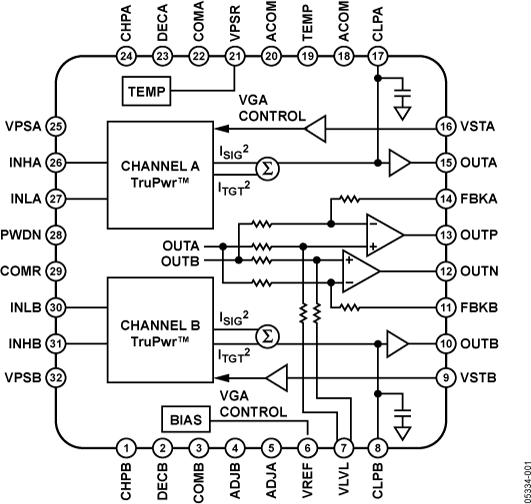

该器件可以轻松配置为同时提供四个rms测量值。OUTA和OUTB提供线性dB rms测量，具有可方便调整的50 mV/dB斜率。OUTA和OUTB之间的rms差可作为OUTP和OUTN的差分或单端信号提供。施加于VLVL的可选电压提供共模基准电平，以使OUTP和OUTN失调电压高于地电压。

AD8364提供32引脚、5 mm × 5 mm LFCSP封装，工作温度范围为−40°C至+85°C。

应用

• 无线基础设施功率放大器线性化/控制
• 天线VSWR监控器
• 增益、功率控制和测量
• 变送器信号强度指示(TSSI)
• 双通道无线基础设施无线电
