特性

• 频率范围：10MHz 至 6GHz
• 高峰均比 (高达 12dB) 波形的准确功率测量
• 40dB 对数线性动态范围
• 在整个温度范围内提供了出色的准确度
• 快速响应时间：1μs (上升)，8μs (下降)
• 低功率：1.4mA (在 3.3V)
• 对数-线性 DC 输出与输入 RF 功率 (单位：dBm) 的关系

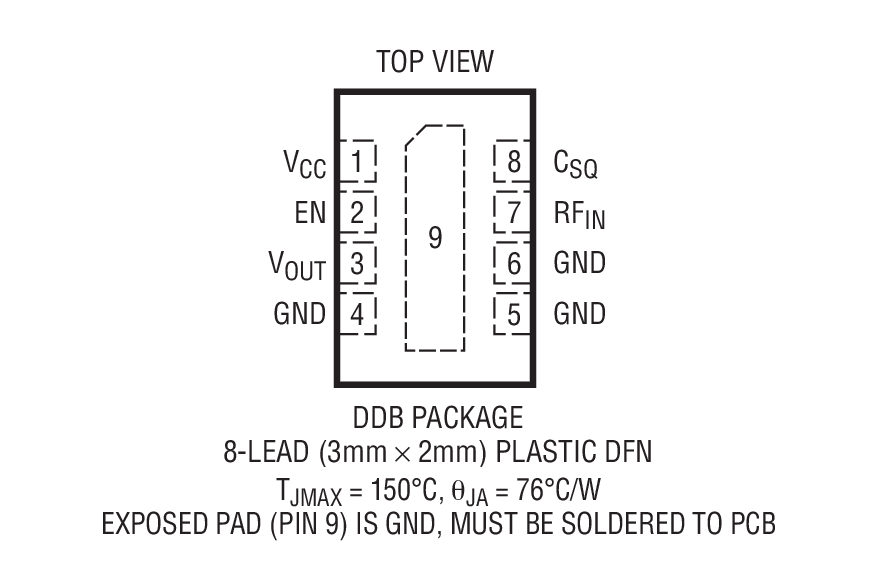

• 小外形 3mm x 2mm 8 引脚 DFN 封装
• 单端 RF 输入

产品详情和应用

LT^®5581 是一款 10MHz 至 6GHz、低功率、单片式、精准 RMS 功率检波器。该 RMS 检波器运用一种专有方法来准确地测量具高达 12dB 峰均比调制信号的 -34dBm 至 +6dBm RF 功率 (在 2.14GHz)。它输出一个在线性刻度上与一个以 dBm 为单位的 RF 输入信号功率成比例的 DC 电压。LT5581 适合于众多 RF 标准的精准功率测量和控制，包括 GSM/EDGE、CDMA、CDMA2000、W-CDMA、TD-SCDMA、UMTS、LTE 和 WiMAX 等。最终的 DC 输出与一个片内 300Ω 电阻器相串联，该电阻器仅需利用单个片外电容器即可对输出调制纹波实施进一步的滤波处理。

• GSM/EDGE、CDMA、CDMA2000、W-CDMA、LTE、WiMAX RF 功率控制
• 微微蜂窝基站、毫微微蜂窝基站 RF 功率控制
• 无线转发器
• CATV/DVB 发送器
• MIMO (多输入多输出) 无线接入点
• 便携式 RMS 功率测量仪表
