特性

• 超宽的匹配输入频率范围：100MHz 至 40GHz
• 35dB 线性动态范围 (< ±1dB 误差)
• 29mV/dB 对数斜率

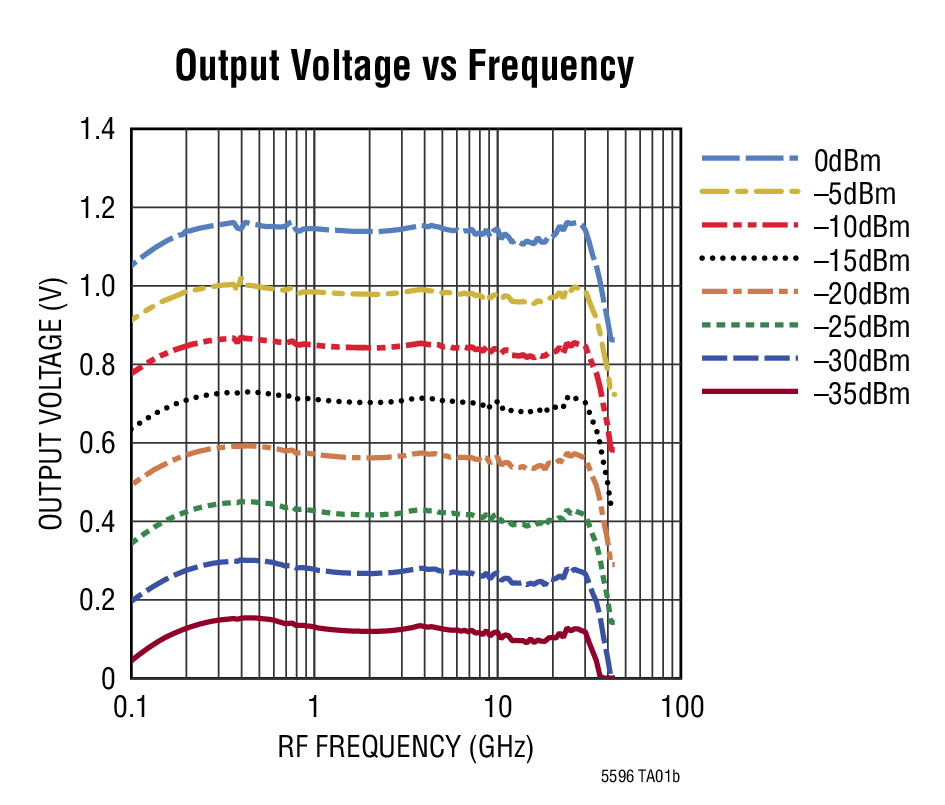

• ±1dB 平坦响应 (从 200MHz 至 30GHz)
• 高波峰因数 (高达 12dB) 调制波形的 RMS 功率准确测量
• 低功率停机模式
• 低电源电流：在 3.3V 时为 30mA (典型值)

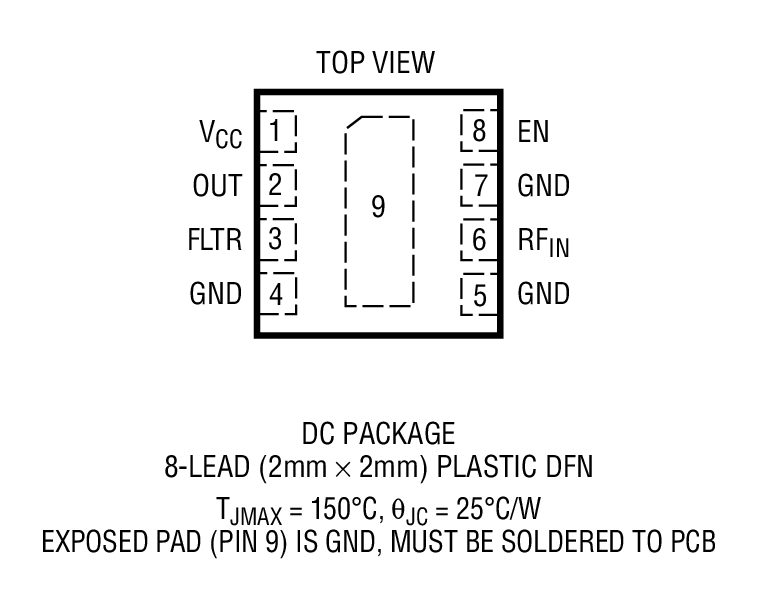

• 小外形 2mm x 2mm 塑料 DFN8 封装
• I 级：额定工作温度范围为 –40°C 至 105°C
• H 级：额定工作温度范围为 –40°C 至 125°C
• 具有保证的对数斜率和对数截距
• ESD 额定值：3500V HBM，1500V CDM

产品详情和应用

LTC^®5596 是一款高准确度 RMS 功率检波器，可提供从 100MHz 至高达 40GHz 的非常宽的 RF 输入带宽。这使得该器件适合众多的 RF 和微波应用，例如：点对点微波链路、仪表和功率控制应用。

该检波器的 DC 输出电压是施加至 RF 输入端之信号平均功率的准确表示。响应是对数线性，在一个 35dB 动态范围内具有 29mV/dB 的对数斜率，准确度通常优于 ±1dB。这款检波器非常适合测量具高达 12dB 之波峰因数 (CF) 的波形，以及波峰因数在测量期间呈现显著变化的波形。

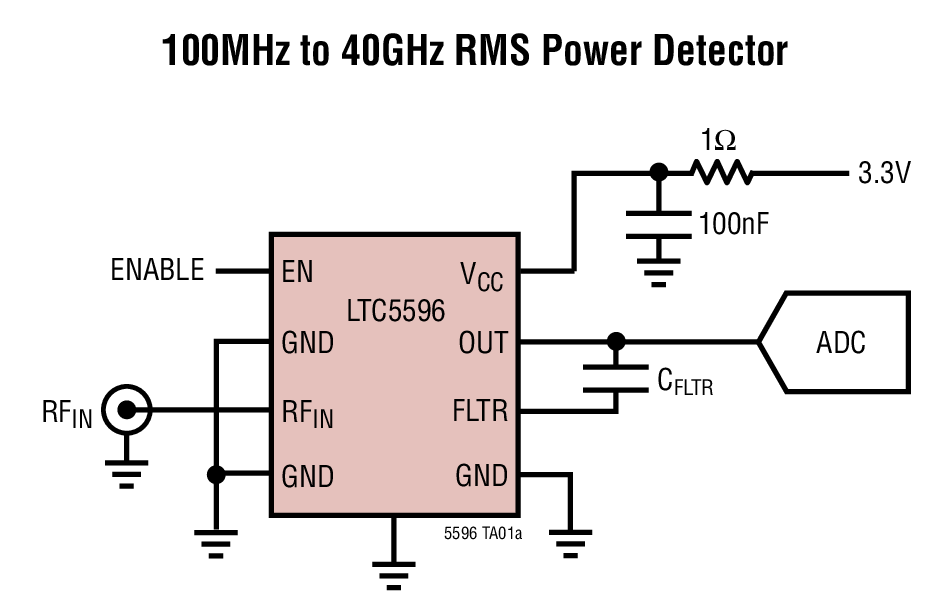

为了实现较高的准确度和较低的输出纹波，可利用一个连接在 FLTR 和 OUT 引脚之间的电容器在外部进行平均带宽的调节。

使能接口负责在主动测量模式和一种低功率停机模式之间切换器件。

• 点对点微波链路
• 仪表和测量设备
• 军用无线电装置
• LTE、Wi-Fi、WiMax 无线网络
• RMS 功率测量
• 接收和发送增益控制
• RF PA 发送功率控制
