特性

• 精确的均方根至直流转换（50 MHz至9 GHz）
• 单端输入动态范围：65 dB
  无需巴伦或外部输入匹配
• 波形与调制独立，比如GSM/CDMA/W-CDMA/TD-SCDMA/WiMAX/LTE
• 线性dB输出，调整比例53 mV/dB
• 传递函数纹波：<±0.1 dB
• 温度稳定性：<±0.3 dB
• 所有功能：稳定的温度和电源
• 工作电压：4.5 V和5.5 V（−40°C至+125°C）
• 关断模式功耗：1.5 mW
• 与50 dB动态范围的AD8363引脚兼容

产品详情和应用

ADL5902是一款真均方根响应功率检波器，当采用单端50 Ω信号源驱动时，测量范围为60 dB。这一特性使得该器件无需巴伦或任何其它形式的外部输入调谐，因此具有极高的频率灵活性，工作频率最高可达9 GHz。

ADL5902适用于各种高频通信系统和要求对信号功率做出精确响应的仪器仪表。它易于使用，仅需5 V单电源和几个电容便可工作，能够采用单端输入或通过巴伦采用差分输入进行驱动。ADL5902可以在100 MHz以下至9 GHz以上的频率范围内工作，不仅支持均方根值在1 mV至1 V以上的输入，而且具有较大波峰因素，超过了精确测量WiMAX、CDMA、WCDMA、TD-SCDMA、多载波GSM和LTE信号的要求。

ADL5902可以确定具有复合低频调制包络的高频信号的真实功率，或者用作简单的低频均方根电压计。

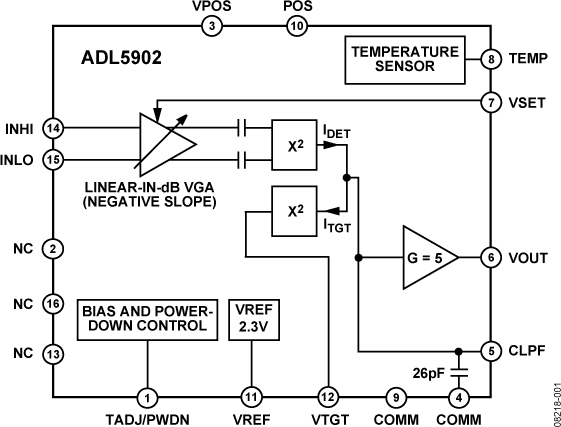

作为功率测量器件使用时，VOUT与VSET连接，输出与输入均方根值的对数成比例。也就是说，读数直接以分贝形式显示，可以方便地将比例调整为50 mV/dB；也可以采用其它斜率。在控制器模式下，施加于VSET的电压决定输入端要求的功率电平，使之与设定点的偏差归零。输出缓冲可以提供高负载电流。

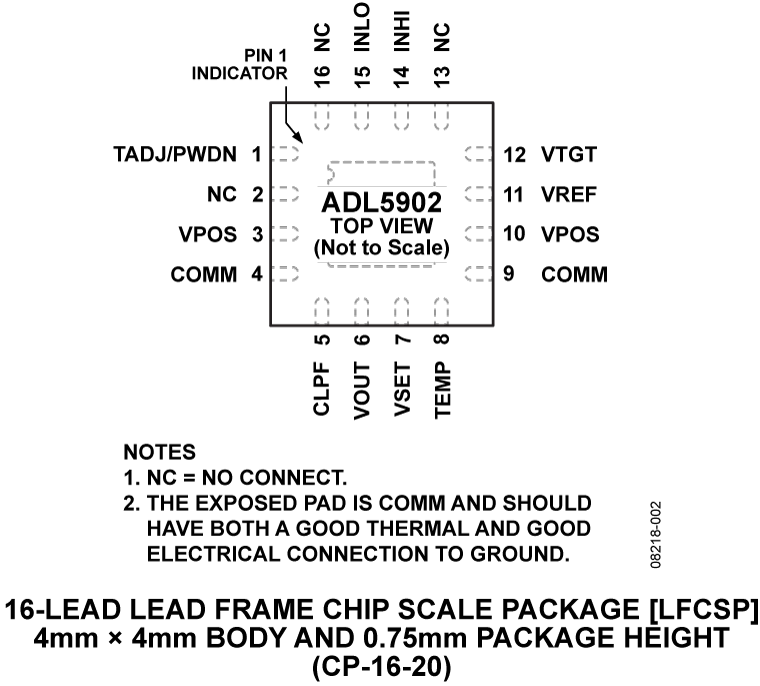

25°C时，ADL5902的工作电流典型值为65 mA。它采用16引脚LFCSP封装，工作温度范围为−40°C至+125°C。提供评估板。
