特性

• 具有线性度的肖特基二极管检波器
• 宽带50 Ω输入阻抗
• 具有最小斜率变化的精确响应范围：0.5 GHz至43.5 GHz
• 输入范围：−30 dBm至+15 dBm，参考50 Ω
• 出色的温度稳定性
• 2.1 V/V_PEAK（输出电压根据输入峰值电压）斜率(10 GHz)
• 快速包络带宽： 40 MHz
• 快速输出上升时间： 4 ns
• 低功耗： 1.6 mA (5.0 V)

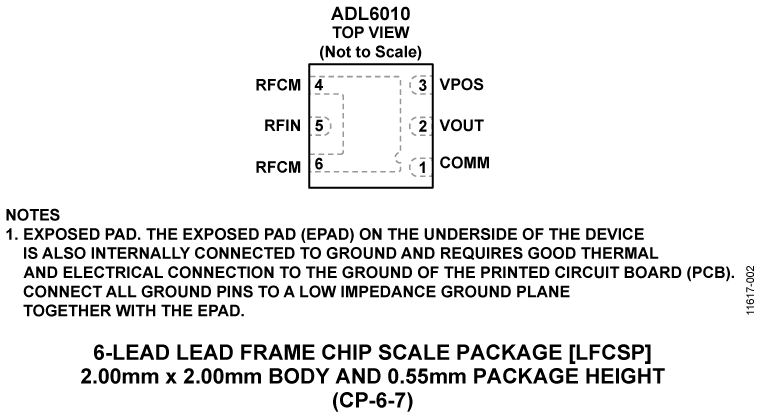

• 2 mm x 2 mm、6引脚LFCSP封装

产品详情和应用

ADL6010是一款多功能微波频谱宽带包络检波器， 以单个易于使用的6引脚封装提供优良的精度和极低的功耗(8 mW)。 该器件输出的基带电压与射频(RF)输入信号的瞬时幅度成正比。 它的RF输入具有非常小的斜率变化，以便包络从0.5 GHz到43.5 GHz的输出传递函数

检波器单元使用专利的八肖特基二极管阵列，后接新颖的线性化电路，可创建相对于输入电压幅度，总比例因子（或传递增益）标称值为?2.2的线性电压表

虽然ADL6010本质上并不是一款功率响应器件，但以这种方式指定输入依然是很方便的。 因此，相对于50 Ω源输入阻抗，允许的输入功率范围为−30 dBm至+15 dBm。 对应的输入电压幅度为11.2 mV至1.8 V，产生范围从25 mV左右到4 V以上共模(COMM)的准直流输出。

平衡检波器拓扑的一个不为人注意的细节是，它不存在输入端由于非线性源负载而产生偶数阶失真。 这在利用低比例耦合器提取信号样本的应用中是一个重要优势，并且相比传统二极管检波器而言，它的性能大为提升。

RF输入幅度波动的功率等效值可通过加入RMS-to-DC转换器IC来提取。 此外，基带输出可应用于一个速度适中的模数转换器(ADC)，有效值（以及其他信号衡量指标，比如峰均比）在数字域中完成计算。

输出响应精度对4.75 V至5.25 V范围的电源电压变化不敏感。超低功耗有利于长期稳定性。

ADL6010A额定工作温度范围为−40°C至+85°C；而ADL6010S额定工作温度范围为−55°C,至+125°C,。这两款器件均采用6引脚、2 mm ×2 mm LFCSP封装。

应用

• 微波点对点链路
• 微波仪器仪表
• 雷达测量系统
