特性

• 温度补偿型肖特基 RF 峰值检波器
• 宽输入频率范围：600MHz 至 15GHz
• 宽输入功率范围：-24dBm 至 16dBm
• 7ns 典型响应时间
• 75MHz 解调带宽
• 可编程增益设定值用于改善灵敏度
• 可调的放大器输出失调电压
• 具锁存器启用功能的高速比较器：9ns 典型响应时间

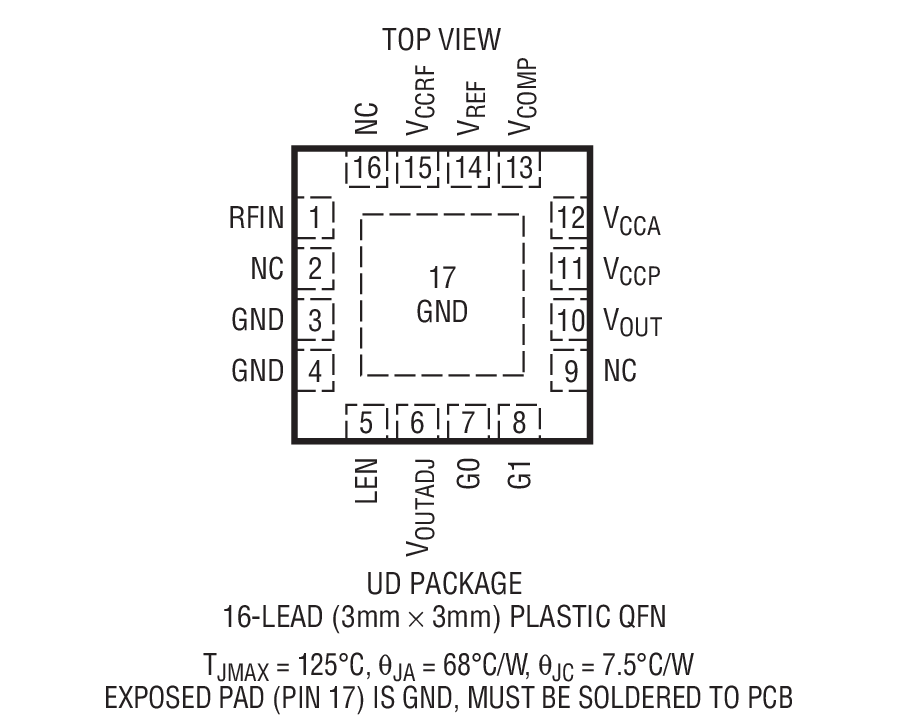

• 16 引脚 3mm x 3mm QFN 封装
• 温度范围：-40ºC 至 -125ºC

产品详情和应用

LTC^®5564 是一款精准的 RF 功率检波器，适合于频率范围为 600MHz 至 15GHz 的应用。LTC5564 可在 -24dBm 至 16dBm 的输入功率级范围内运作。

一个温度补偿型肖特基二极管峰值检波器、增益可选的运算放大器和快速比较器被整合在一个小外形的 16 引脚 3mm x 3mm QFN 封装之中。

由一个比较器和放大器对 RF 输入信号进行峰值检波并随后进行检测。比较器对超过 V_REF 的输入电平提供了一个 9ns 的响应时间，并具有一种锁存器启用 / 停用功能。增益可选的运算放大器为模拟输出提供了一个 350V/μs 的转换速率和 75MHz 的解调带宽。

V_OUTADJ 和 V_REF 引脚分别提供了 V_OUT 失调和 V_COMP 开关点电压的调节功能。
