特性

• 温度补偿型内部肖特基二极管 RF 检波器
• 宽输入频率范围：600MHz 至 7GHz
• 宽输入功率范围：–26dBm 至 12dBm
• 具锁存启用功能的快速比较器输出
• 25ns 响应时间和 0dBm RF 输入功率电平
• 轨至轨输出摆幅
• 比较器输出电流： ±20mA
• 宽 V_CC 范围：2.7V 至 5.5V
• 低工作电流：2mA

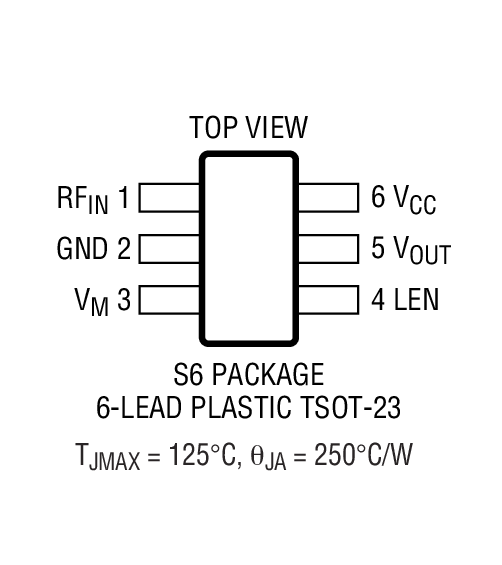

• 采用外形扁平 (仅高 1mm) 的 SOT-23 封装



产品详情和应用

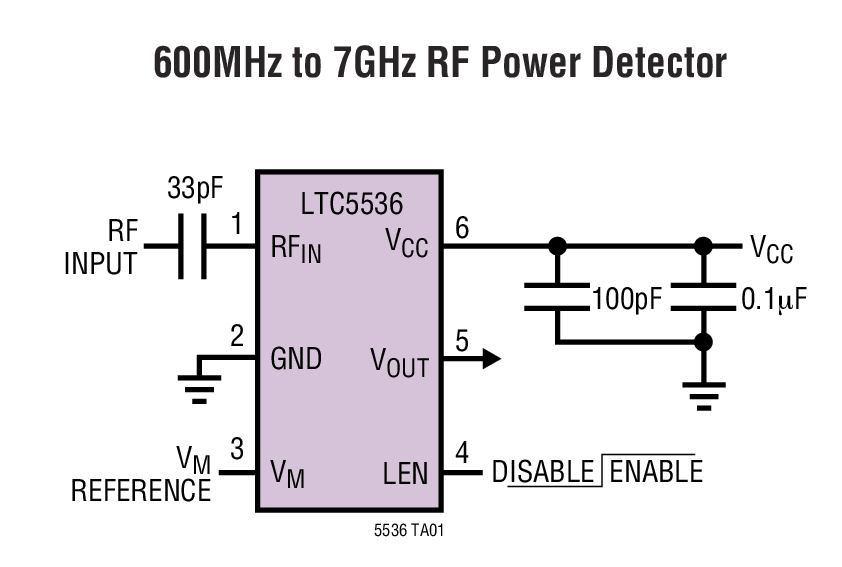

LTC^®5536 是一款面向 RF 应用、工作频率范围为 600MHz 至 7GHz 的 RF 功率检波器。在一个小外形 ThinSOT^TM 封装内集成了一个温度补偿型肖特基二极管峰值检波器和快速比较器。电源电压范围专为采用单节锂离子电池或三节镍氢金属 (NiMH) 电池供电的操作进行了优化。

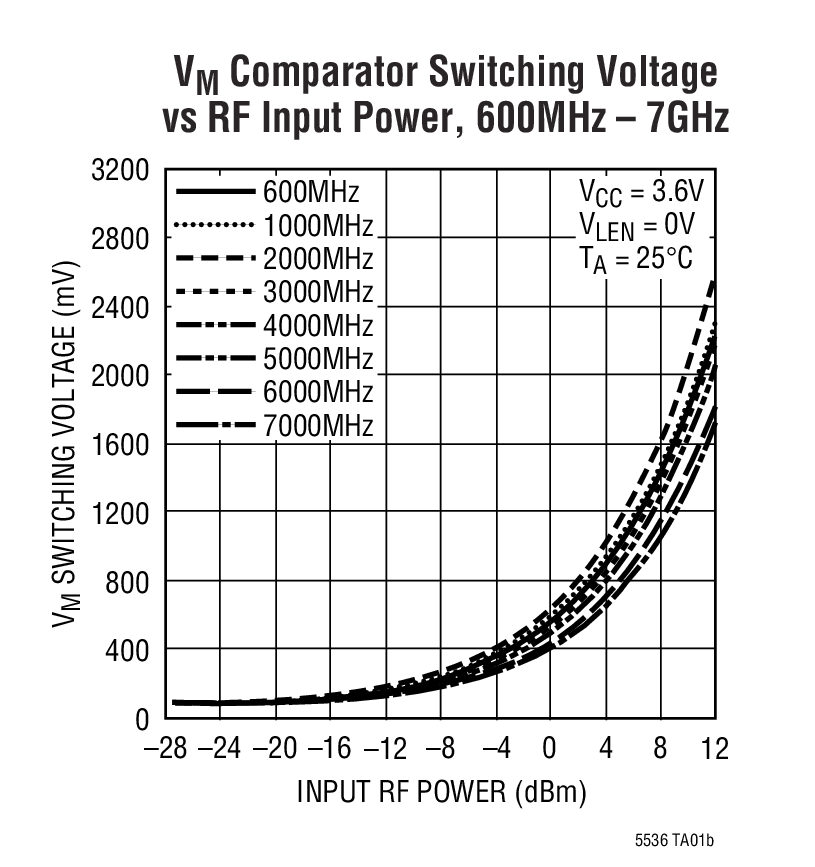

采用一个片内肖特基二极管对 RF 输入电压进行峰值检波。将检波电压与 V_M 引脚上的一个基准电压进行比较。

从 RF 输入至 V_OUT 的响应时间可短至 20ns。比较器输出是锁存 (当 LEN 引脚为高电平时) 或透明的 (当 LEN 引脚为低电平时)。

LTC5536 在 –26dBm 至 12dBm 的 RF 输入功率电平范围内工作。

• RF 信号存在检测器用于以下应用：
       802.11a、802.11b、802.11g、802.15
       光数据链路
       无线数据调制解调器
       无线和电缆通信基础设施
• RF 功率报警
• 包络检波器
• RF ID 标签阅读器
