ADL5502

推荐用于新设计

450 MH z 至 6000 MH z 波峰因数检波器

ADI亚德诺 ADL5502 产品介绍
2026-03-09 0次

特性


  • 真均方根响应检波器
  • 包络峰值保持输出
  • 出色的温度稳定性
  • 均方根检波精度:±0.25 dB(整个温度范围内)
  • 在整个温度范围内的包络检波精度:±0.25 dB;输入范围超过25 dB
  • 输入功率动态范围超过35 dB,包含波峰因素在内
  • RF带宽:450 MHz至6 GHz
  • 包络带宽:10 MHz
  • 500 Ω输入阻抗
  • 单电源供电:2.5 V至3.3 V
  • 低功耗:3 mA(3 V电源)
  • 符合RoHS标准

产品详情和应用

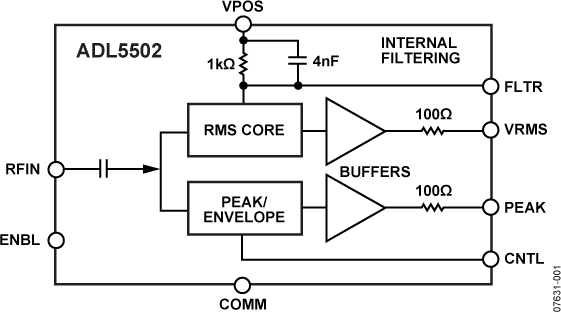

ADL5502是一款均值响应(真均方根)功率检波器,内置包络检波器,可以精确地测量调制信号的波峰因数。它可以用于450 MHz至6 GHz的高频接收机和发射机信号链,包络带宽超过10 MHz。它仅需2.5 V至3.3 V单电源便可工作,功耗低于3 mA。输入为内部交流耦合,具有500 Ω标称输入阻抗。

均方根输出为线性响应直流电压,900 MHz时的转换增益为1.8 V/V均方根值。转换增益为1.2 V/V的峰值包络输出可以切换到峰值保持模式,1 ms以上时间内的输出压降低于1%。

ADL5502易于使用,可以高度精确地确定复杂波形的均方根值和峰均比,它支持简单与复杂波形的波峰因数测量,特别适合测量高波峰因数(高峰值均方根比)信号,如W-CDMA、CDMA2000以及基于QPSK/QAM的OFDM波形等。峰值保持功能允许利用较低采样速率的ADC捕获包络中的短峰值。

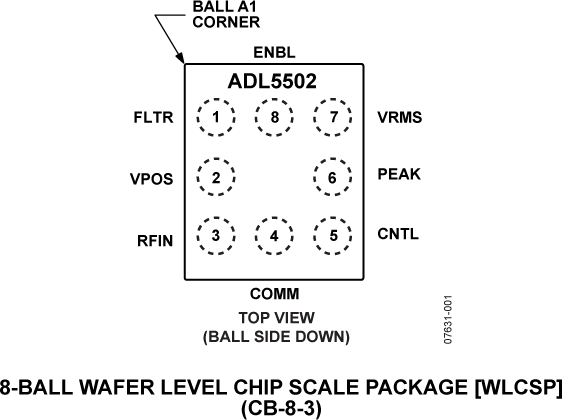

这款波峰因数检波器的工作温度范围为−40°C至+85°C,提供8引脚、1.5 mm × 1.5 mm晶圆级芯片规模封装(WLCSP),采用高fT硅BiCMOS工艺制造。

应用

  • W-CDMA、CDMA2000和基于QPSK/QAM的OFDM波形
    以及其它复杂调制波形的功率与包络测量
  • RF发射机或接收机功率与包络测量
