特性

• 工作频率： 0.1 GHz至3.5 GHz
• 高动态范围： 70 dB至±3.0 dB
• 高精度： ±1.0 dB（65 dB范围，1.9 GHz）
• 快速响应： 40 ns（满量程典型值）
• 控制器模式带有误差输出
• 调整比例不随电源电压和温度而变化
• 宽电源电压范围： 2.7 V至5.5 V
• 低功耗：40 mW (3 V)
• 省电特性：60 mW (3 V)

产品详情和应用

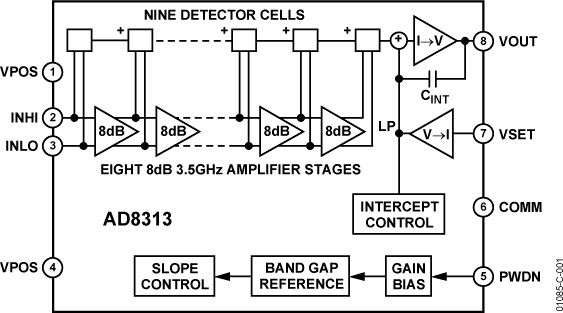

AD8313是一款完整的多级解调对数放大器，它能将输入端的RF信号精确地转换为直流输出端的等效dB标度值。 AD8313在0.1 GHz至2.5 GHz的信号频率范围内能保持较高的对数一致性。 该应用很简单，只需2.7 V至5.5 V的单电源并添加合适的输入和电源耦合。 它采用3 V电源供电时，13.7 mA功耗（对于TA = 25°C）仅为41 mW. 具有省电特性，输入拉高以启动低电流(20 µA)休眠模式，阈值为电源电压的一半。

AD8313采用ADI公司先进的25 GHz硅双极性IC工艺制造，提供8引脚MSOP封装。 工作温度范围为−40°C至+85°C。
