特性

• 完整的多级对数-限幅中频放大器
• 动态范围：100 dB –78 dBm至
  +22 dBm (Re 50 O)
• 可编程限幅器增益和输出电流
  差分输出至10 mA，2.4 V峰峰值
  总增益：100 dB，带宽：500 MHz
  恒定相位（典型延迟偏差：680 ps）
• 上电时间：500 ns，休眠电流：<1 mA
• RSSI缩放不随温度和电源电压而变化：
  斜率：20 mV/dB，截距：–95 dBm
  RSSI线性度：±0.4 dB（至200 MHz）
• 单电源：+2.7 V至+6.5 V，
  电流：16 mA（典型值）
• 全差分输入，
  RIN = 1kΩ，CIN = 2.5 pF

产品详情和应用

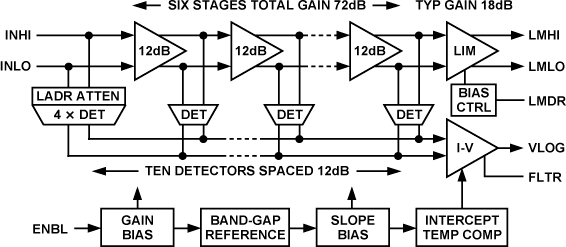

AD8309是一款基于连续检波技术的500 MHz检波对数放大器，适用于蜂窝基站、雷达及其它无线电收发器应用中的接收信号强度指示(RSSI)与相位检测。

该器件提供100 dB动态范围，在中间80 dB范围的精度为±0.4 dB，工作频率最高可达500 MHz。对数输出与输入信号的对数成正比，可在100 dB输入范围内提供0.4 V至2.5 V直流信号。该器件还提供限幅器输出，可将输入信号放大100 dB，并提供稳定的限幅输出，最大相位偏差为±100 ps。这一限幅器输出对于解调FSK和PSK调制信号很有用。

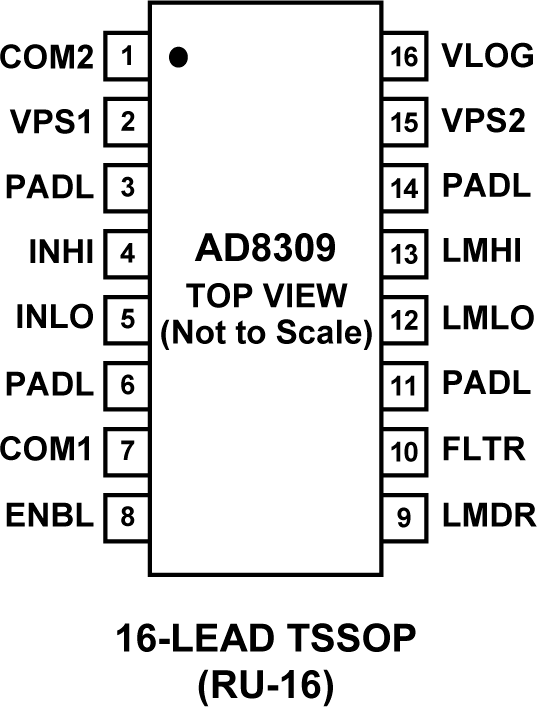

AD8309采用2.7 V至5.5 V直流单电源供电，典型功耗为20 mA，并采用16引脚塑料TSSOP封装。

本产品可提供评估板，订购型号为：AD8309-EVAL。评估板的原理图和布局参见产品数据手册。
