特性

• 整数/分数N分频模式
• 250MHz至12.4GHz宽带RF输入
• 归一化带内噪底
  • 整数模式：-229dBc/Hz
  • 分数模式：-227dBc/Hz
• 较宽的输入灵敏度：-10dBm至+5dBm
• 低噪声鉴相器
  • 分数模式：105MHz
  • 整数模式：140MHz
• 参考时钟频率高达210MHz
• +2.8V至+3.6V供电
• 快速锁存
• 软件及硬件控制关断
• 软件锁相检测
• 片上温度传感器
• 兼容+1.8V控制逻辑
• 相位调节

产品详情和应用

MAX2880为高性能锁相环(PLL)，提供整数或分数N分频工作模式。器件配合外部参考时钟振荡器、环路滤波器和VCO，可以构成超低噪声、低杂散频率合成器，可接受高达12.4GHz的RF输入。

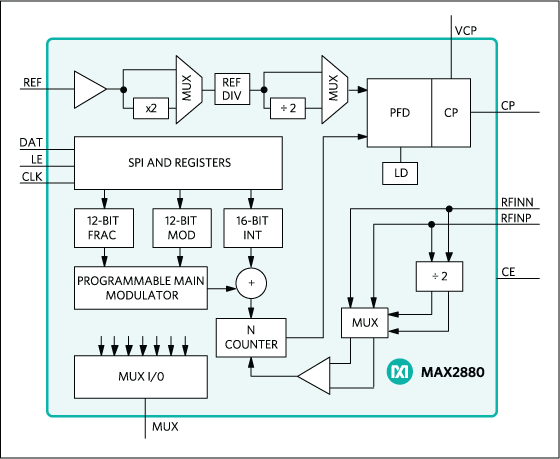

MAX2880由高频、低噪声鉴频器(PDF)、精密电荷泵、10位可编程参考时钟计数器、16位整数N分频计数器、12位可变模分数调制器。

MAX2880通过3线串口控制，兼容于1.8V控制逻辑。器件采用无铅、符合RoHS标准的20引脚TQFN封装和16引脚TSSOP封装，工作在-40°C至+85°C扩展级温度范围。

应用

• 微波点对点系统
• RF DAC和ADC时钟
• 卫星通讯
• 测试与测量
• 无线基础设施
