特性

• RF输出频率范围：53.125 MHz至6800 MHz
  • 整数通道：−227 dBc/Hz
  • 小数通道：-225 dBc/Hz
• 集成RMS抖动（1 kHz至20 MHz）：6 GHz输出为97 fs
• 小数N分频频率合成器和整数N分频频率合成器
• 与ADF4355引脚兼容
• 高分辨率、52位模数
• 工作频率高达125 MHz的鉴频鉴相器(PFD)
• 参考输入频率达600 MHz
• 在−40°C至+85°C范围内维持锁频
• 低相位噪声电压控制振荡器(VCO)
• 可编程1、2、4、8、16、32或64分频输出
• 模拟和数字电源：3.3 V
• 电荷泵和VCO电源：5.0 V（典型值）
• 逻辑兼容性：1.8 V
• 可编程输出功率水平
• RF输出静音功能
• ADIsimPLL设计工具支持

产品详情和应用

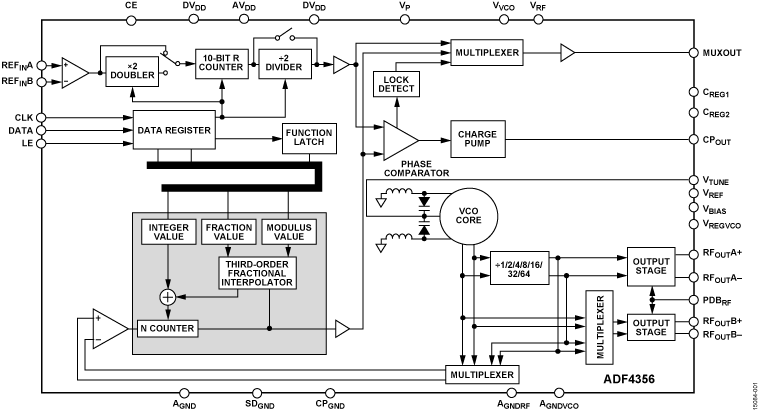

ADF4356结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。其他频率输出的一系列分频器可实现53.125 MHz至6800 MHz的工作频率。

ADF4356具有集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至53.125 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。ADF4356采用3.15 V至3.45 V的模拟和数字电源工作，并带有4.75 V至5.25 V的电荷泵和VCO电源。此外，ADF4356还内置硬件和软件掉电模式。

应用

• 无线基础设施（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
• 点到点/点到多点微波链路
• 卫星/VSAT
• 测试设备/仪器仪表
• 时钟产生
