特性

• 基波输出频率范围：11.5 GHz 至 21 GHz
• 除以 2 输出频率范围：5.75 GHz 至 10.5 GHz
• 除以 4 输出频率范围：2.875 GHz 至 5.25 GHz
• 20 GHz 时的积分 RMS 抖动 = 20 fs（积分带宽：100 Hz 至 100 MHz）
• 20 GHz 时的积分 RMS 抖动 = 31 fs（ADC SNR 方法）
• VCO 快速校准时间 < 1 μs
• VCO 自动校准时间 < 100 μ秒
• 相位本底噪声：20 GHz 时为 −156 dBc/Hz
• PLL 规格
  • −239dBc/Hz：归一化带内相位本底噪声
  • −287dBc/Hz：归一化 1/f 相位本底噪声
  • 625 MHz 最大相位/频率检测器输入频率
  • 4.5 GHz 参考输入频率
  • 典型杂散 f_PFD：−90 dBc
• 基准输出延迟规格
• 传播延迟温度系数：0.06 ps/°C
• 调整步长：<1ps
• 多芯片输出相位对齐
• 3.3V 和 5V 电源
• 支持 ADIsimPLL^™ 环路滤波器设计工具

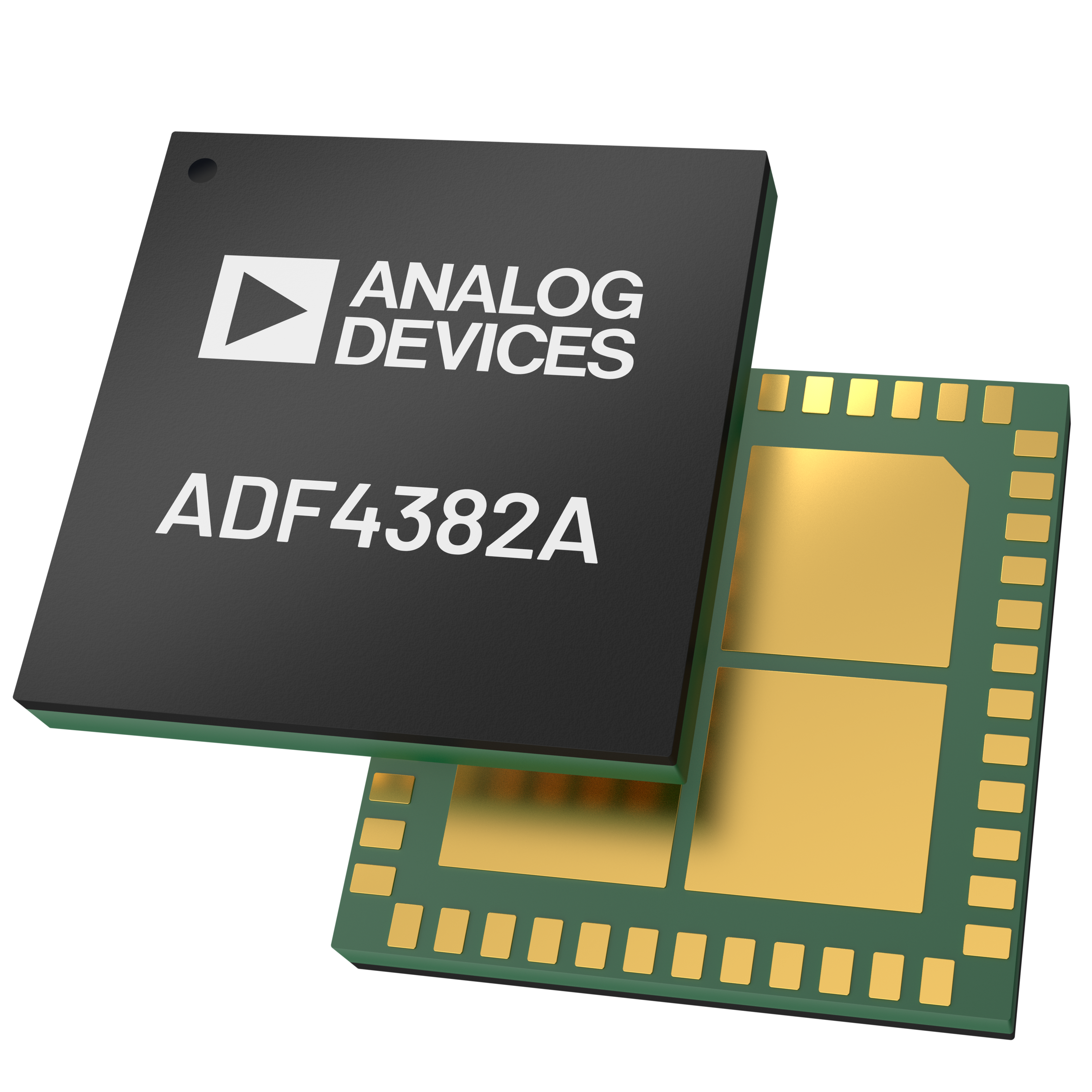

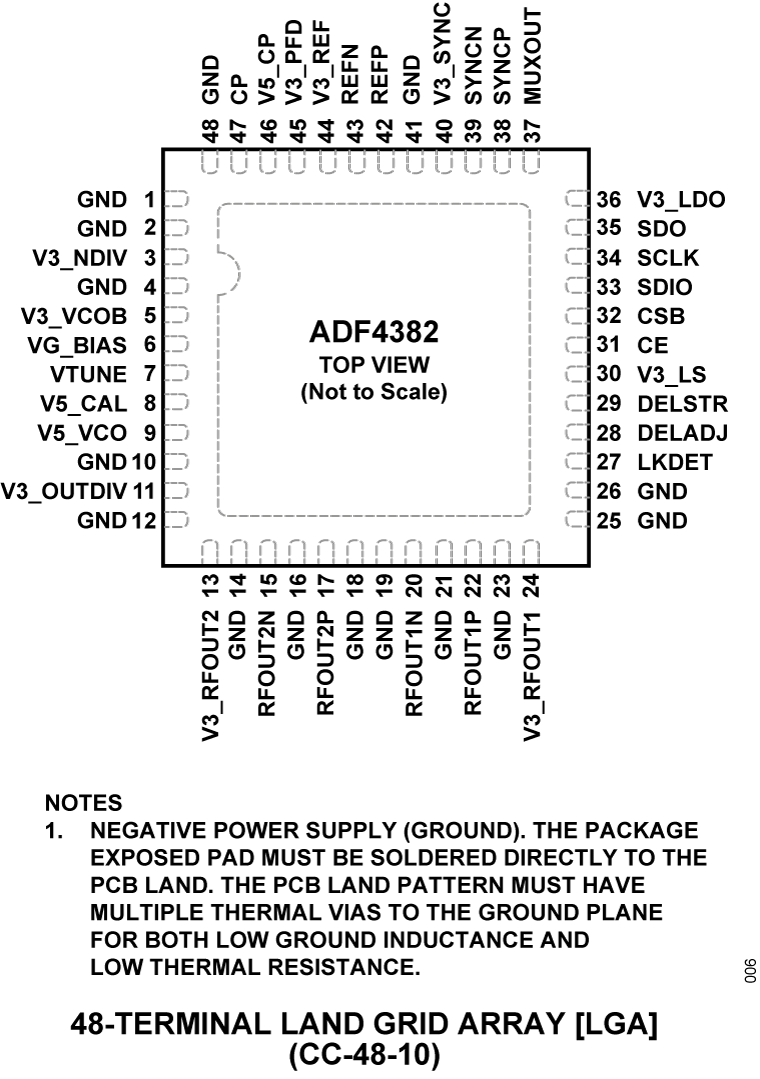

• 7 mm × 7 mm、48 端子 LGA
• 工作温度 −40°C 至 105°C

产品详情和应用

ADF4382A 是一款高性能、超低抖动、小数 N 分频锁相环 (PLL)，带有集成电压控制振荡器 (VCO)，非常适合 5G 应用或数据转换器时钟应用的本地振荡器 (LO) 生成。高性能 PLL 具有 −239dBc/Hz、低 1/f 噪声和整数模式下 625 MHz 的高 PFD 频率，可实现超低带内噪声和集成抖动性能。ADF4382A 可产生 11.5 GHz 至 21 GHz 基本倍频范围内的频率，从而无需使用次谐波滤波器。ADF4382A 上的 2 分频和 4 分频输出分频器可分别产生 5.75 GHz 至 10.5 GHz 和 2.875 GHz 至 5.25 GHz 的频率。

对于多数据转换器时钟应用，ADF4382A 通过在 PLL 反馈环路中包含输出分频器，自动将其输出与输入参考边沿对齐。对于需要确定性延迟或延迟调整功能的应用，提供分辨率 <1ps 的可编程输出延迟参考。通过参考跨多个设备和整个温度的输出延迟匹配，可以实现可预测且精确的多芯片对齐。

ADF4382A 框图十分简洁，具有简化的串行外设接口 (SPI) 寄存器映射、外部 SYNC 输入以及整数和小数模式下可重复的多芯片对齐，从而缩短了开发时间。

应用

• 高性能数据转换器时钟
• 无线基础设施（MC-GSM、5G、6G）
• 测试和测量
