ADI亚德诺_ADF4351_产品介绍

ADI亚德诺 ADF4351 产品介绍

2026-03-09 0次

特性

输出频率范围：35 MHz至4400 MHz
小数N分频频率合成器和整数N分频频率合成器
具有低相位噪声的VCO
可编程的1/2/4/8/16/32/64分频输出
典型RMS抖动：0.3 ps rms
EVM：0.4%（典型值，2.1 GHz）
电源：3.0 V至3.6 V

逻辑兼容性：1.8 V
编程双模预分频器：4/5或8/9
可编程的输出功率
RF输出静音功能
三线式串行接口
模拟和数字锁定检测
在宽带宽内快速锁定模式
周跳减少

产品详情和应用

ADI参考设计:混合信号数字预失真（MSDPD）平台

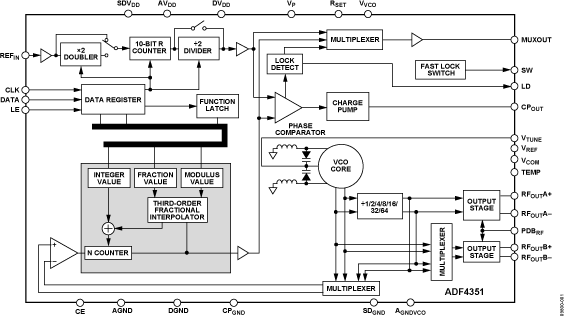

ADF4351结合外部环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。

ADF4351具有一个集成电压控制振荡器(VCO)，其基波输出频率范围为2200 MHz至4400 MHz。此外，利用1/2/4/8/16/32/64分频电路，用户可以产生低至35 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。同时提供辅助RF输出，且不用时可以关断。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。

应用 - 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
- 测试设备
- 无线局域网(LAN)、有线电视设备
- 时钟产生
