ADI亚德诺 ADF4156 产品介绍

2026-03-09 0次

特性

RF带宽达6.2 GHz
2.7 V至3.3 V电源
独立的电荷泵电源V_P可提供扩展的调谐电压
可编程小数模数
可编程电荷泵电流
三线式串行接口

数字锁定检测
掉电模式
与ADF4110、ADF4111、ADF4112、ADF4113、ADF4106、ADF4153和ADF4154频率合成器引脚兼容
可编程RF输出相位
利用ADIsimPLL可实现环路滤波器设计
减少周跳以缩短锁定时间

产品详情和应用

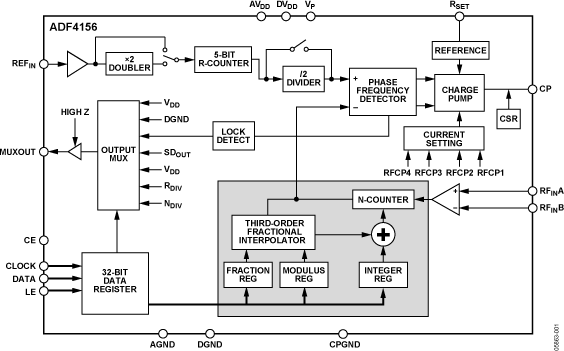

ADF4156是一款6.2 GHz小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。它内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。RF输出相位可通过编程设置，适合要求输出与基准之间存在特定相位关系的应用。ADF4156还具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用
• 有线电视设备
• 移动无线电通讯基站（WiMAX、GSM、PCS、DCS、SuperCell 3G、CDMA、W-CDMA）
• 无线手机（GSM、PCS、DCS、CDMA、WCDMA）
• 无线局域网(LAN)、PMR
• 通信测试设备
