ADI亚德诺 ADF4372 产品介绍
2026-03-09
0次
特性
- RF 输出频率范围：62.5 MHz 至 16,000 MHz
- 小数 N 频率合成器和整数 N 频率合成器
- 高分辨率 39 位小数模数
- 典型杂散 fPFD：−90 dBc
- 集成 RMS 抖动：38 fs（1 kHz 至 100 MHz）
- 归一化本底相位噪声：−234 dBc/Hz
- fPFD 工作频率达 250 MHz
- 基准输入频率达 600 MHz
- 可编程的 1、2、4、8、16、32 或 64 分频输出
- RF8x 和 RFAUX8x 具有 62.5 MHz 至 8,000 MHz 的输出
- RF16x 具有 8,000 MHz 至 16,000 MHz 的输出
- 锁定时间大约为 3 ms 并进行自动校准
- 锁定时间 <30 μs 并绕过自动校准（典型值）
- 模拟和数字电源：3.3 V（典型值）
- VCO 电源电压：3.3 V 和 5 V
- RF 输出静音功能

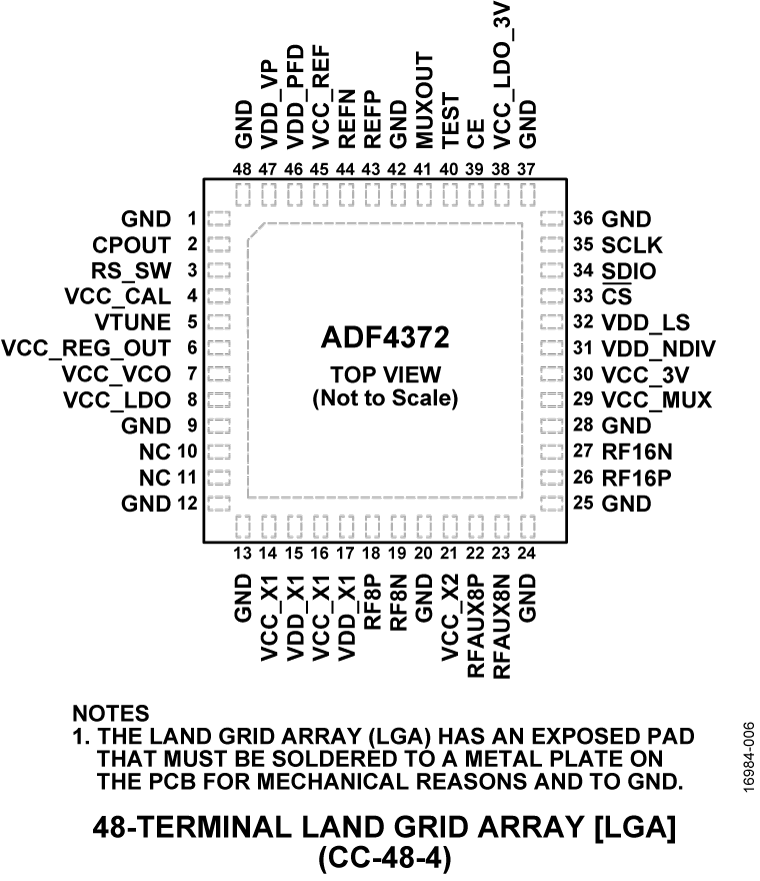

- 7 mm × 7 mm 48 端子 LGA 封装
产品详情和应用

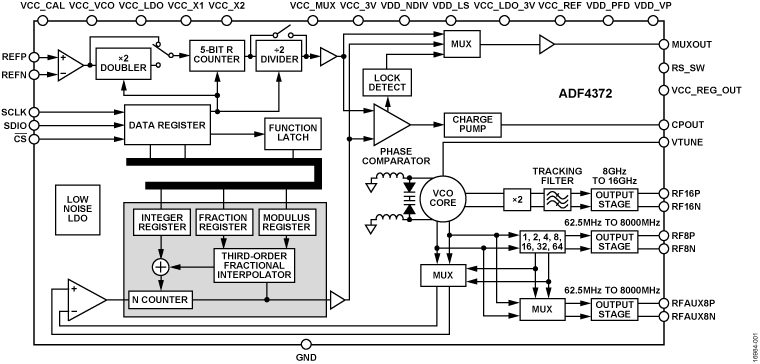

ADF4372 结合外部环路滤波器和外部基准频率使用时，可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。宽带微波压控振荡器 (VCO) 设计允许产生 62.5 MHz 至 16 GHz 的频率。
ADF4372 具有一个集成 VCO，其基本输出频率范围为 4000 MHz 至 8000 MHz。此外，VCO 频率连接至 1、2、4、8、16、32 或 64 分频电路，因此用户可以在 RF8x 上生成低至 62.5 MHz 的射频 (RF) 输出频率。RF16x 上的倍频器可生成 8 GHz 至 16 GHz 的频率。RFAUX8x 复制 RF8x 的频率范围，或允许直接访问 VCO 输出。为了抑制不需要的倍频产物，在倍频器和 RF16x 的输出级之间使用了一个谐波滤波器。
片内寄存器均通过三线式接口进行控制。ADF4372 由 3.15 V 至 3.45 V 的模拟和数字电源供电，对于 VCO 电源为 5 V。ADF4372 还包含硬件和软件关断模式。
应用
- 无线基础设施（多载波全球移动通信系统 (MC-GSM)，5 G）
- 测试设备和仪器仪表
- 时钟产生
- 航空航天和防务
